USB 2.0
USB 2.0 2MP Fixed Focus カメラモジュール

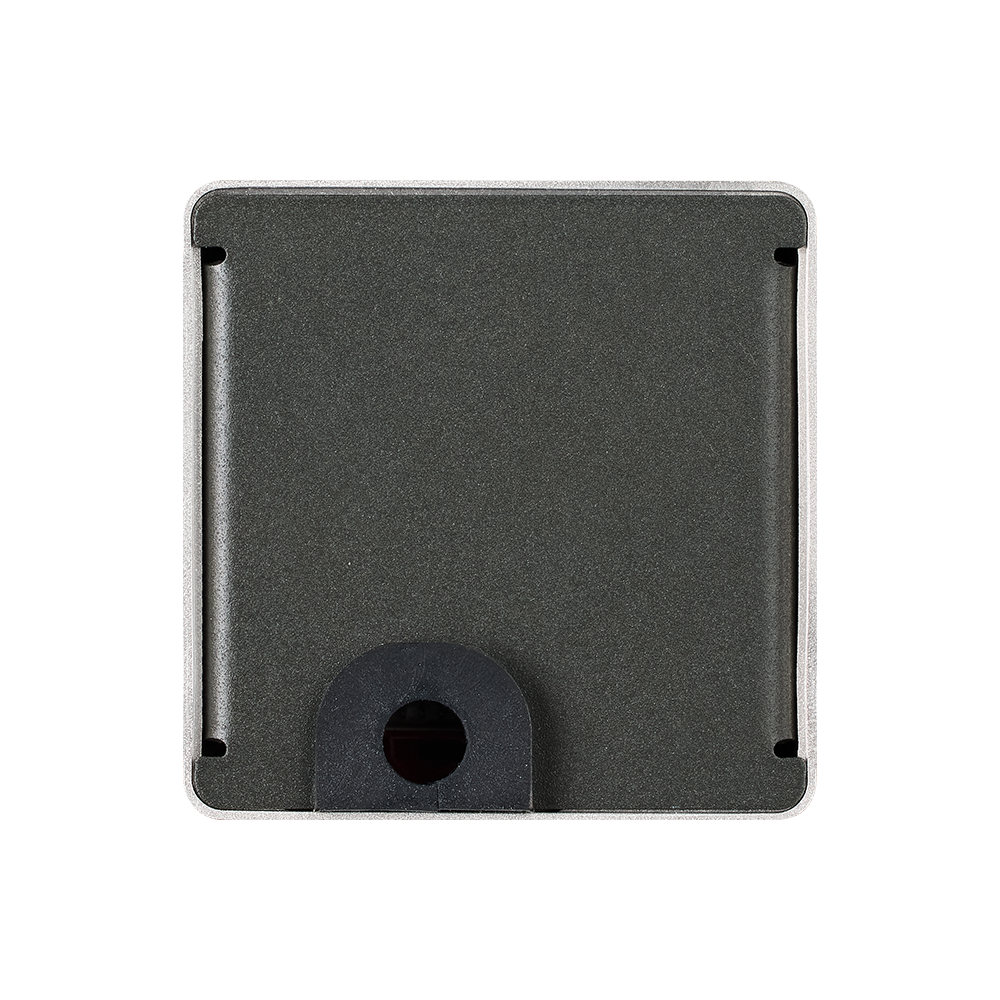

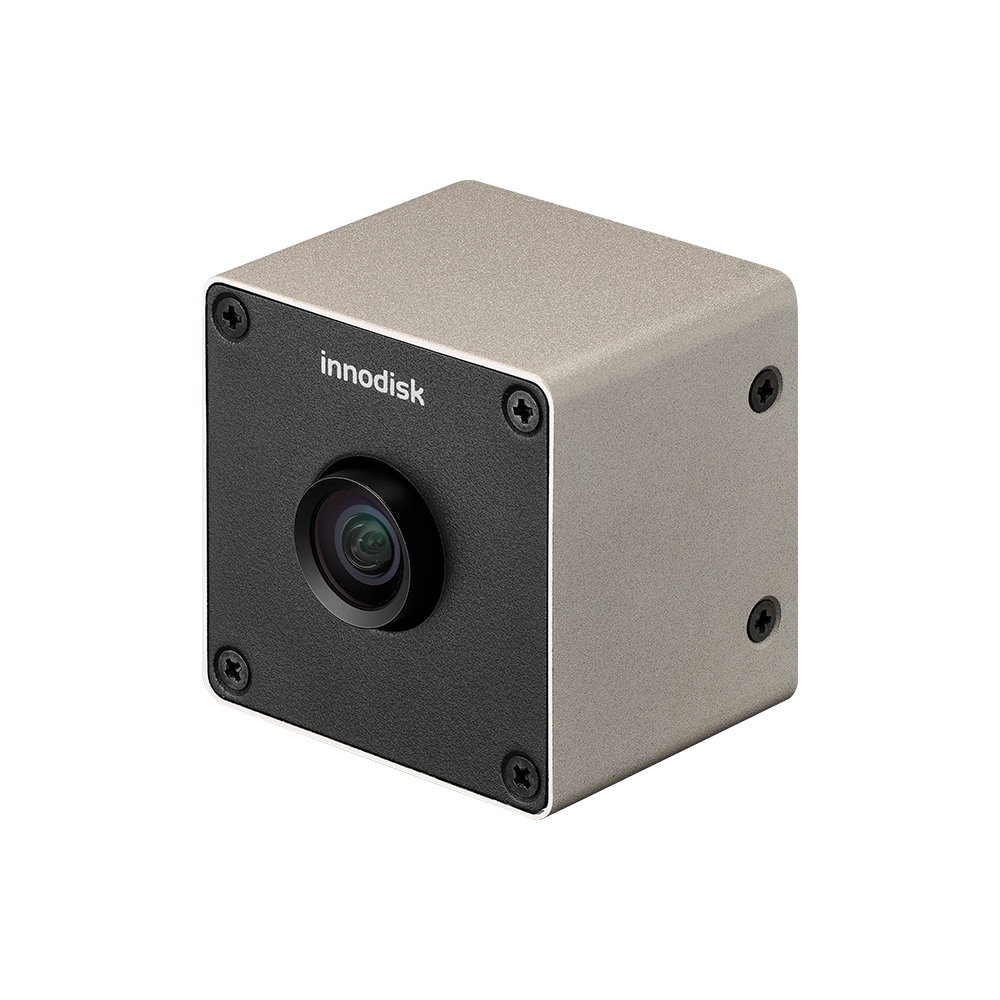

EV2U-LOM1-RHCF
特徴
- USB 2.0インターフェース、最大解像度2MP（30fps対応）
- レンズ画角（D／H／V）：96°／88°／57°
- ダイナミックレンジ：120dB
- HDR、外部トリガー、統合イメージシグナルプロセッサ（ISP）対応
- USB 2.0およびUSB Video Classに準拠
- CE／FCCクラスA 適合
- 対応OS：Windows、Linux、Android、macOS（UVC）
卓越したパフォーマンスを目指した設計
InnodiskのUSB 2.0 2MP固定焦点カメラモジュールは、内蔵ISPおよびHDRや外部トリガー対応機能により安定した高精細画像を実現します。ATMや入退室管理システムなど、正確なタイミングでの画像取得が求められる場面に最適です。
画像の明瞭度を上げるHDR
Innodiskのカメラモジュールは最先端のHDRテクノロジーを有し、劣悪な照明条件でも画像を非常に明瞭かつ鮮明にとらえます。ダイナミックレンジを効果的に拡張することで、HDRテクノロジーは影でも緻密に細部をとらえて明確に強調し、これまでに得られなかった現実感と自然なバランスを持つ画像を提供します。
同期撮影用の外部トリガー
外部トリガー対応により、USB 2.0 2MP固定焦点カメラモジュールはホストシステム側で画像取得のタイミングを正確に制御できます。装置監視、複数カメラの同期撮影、その他時間精度が求められる用途に最適です。
顧客独自のニーズに合わせてカスタマイズ
PCBAのカスタマイズ
カメラモジュールがお客様の特定の要件を満たすよう、PCBA（プリント基板アセンブリ）カスタマイズサービスをご提供します。
画質調整
画像信号プロセッサー（ISP）を内蔵しており、開発リソースを節約しつつ画質を最適化できます。
様々なレンズの選択肢
幅広いレンズラインナップにより、あらゆる状況で素晴らしい写真を撮影できます。
変化の激しい環境へ導入し、成功
POS、ATM、キオスク
高解像度で画像を処理して低照度下でもパフォーマンスを維持し、複数のOSをサポートして、ユーザーが安全かつ効率的にやりとりできるようにします。
スマートパーキングメーター
暗い場所でも広角で鮮明な映像を撮影し、正確な車両検知と監視を実現します。
仕様
| Model Name | EV2U-LOM1-RHCF |
|---|---|
| Module Type | USB 2.0 2MP Fixed Focus Camera Module |
| Resolution (Max.) | 2MP |
| Frame Rate (Max. Resolution) | 30fps |
| Output I/F | USB 2.0 |
| Sensor | onsemi AR0246 |
| Shutter | Rolling |
| Video Format | YUV422, MJPEG |
| Power Consumption | Approximate 1W (MJPEG @Max. Resolution ) |
| Operating Temperature | 0°C ~ 70°C |
| Sensor Size | 1/4” |
| Pixel Size | 2.0µm |
| Chroma Type | Color |
| Lens Type | Fixed Focus (M12) |
| Dimensions (W x L x H/mm) | 38 x 38 x 21.88 32 x 32 x 21.88 41.4 x 41.4 x 37.68 (Housing) |
| Lens FOV (D / H / V) | 96° / 88° / 57° |
| OS Support | Windows / Linux / Android / macOS |
| Housing | Board Level, Housing |
| Features | HDR |
| Warranty | 3 Years |
| Note | For detailed resolution and frame rate combined application, please refer to product datasheet. |
注文情報
| P/N | 説明 |
| EV2U-LOM1-RHCF-11 | USB 2.0 2MP Fixed Focus Camera Module (USB cable included) Dimension: 38 x 38mm |
| EV2U-LOM1-RHCF-12 | USB 2.0 2MP Fixed Focus Camera Module, with DMIC (USB cable included) Dimension : 38 x 38mm |
| EV2U-LOM1-RHCF-A1 | USB 2.0 2MP Fixed Focus Camera Module (USB cable included) Dimension: 32 x 32mm |
| EV2U-LOM1-RHCF-A2 | USB 2.0 2MP Fixed Focus Camera Module, with DMIC (USB cable included) Dimension : 32 x 32mm |
| EV2U-LOM1-RHCF-21 | USB 2.0 2MP Fixed Focus Camera Module, with Housing (USB cable included) Dimension : 41.4 x 41.4mm |
| 7W2000000160 | USB 2.0 cable 1 meter, 5 pins, pitch 1mm |
