CAN Bus
M.2 2242（USB HS）轉單通道隔離式 CAN FD
EGUC-F1S3
提供
- 5 / 10 / 20 / 50 / 100 / 125 / 250 / 500（預設）/ 800 / 1000K 鮑率
- 2 / 4 / 5Mbps 資料傳輸率（更多資訊請參考下方規格表 *Notes 欄位）
- CAN 2.0 最高 7,800 幀/秒（鮑率 1M、EID、8 位元組資料條件下）
- CAN FD 最高 6,000 幀/秒（鮑率 1M、資料傳輸速率 5M、EID、64 位元組資料條件下）
特點
- 提供附加驅動程式，支援 Linux SocketCAN
- 透過跳線啟用 / 停用終端電阻
- 符合 EN61000-4-2 靜電放電標準：空氣放電 15kV、接觸放電 8kV
- 符合 IEC 60950-1 : 2005 + A1 : 2009 + A2 : 2013 2.5kV 高壓測試保護標準

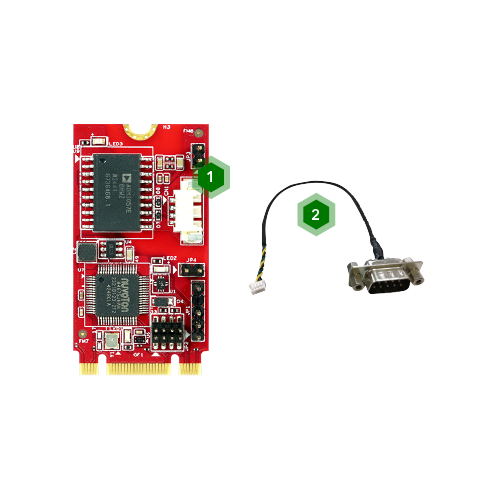

接口配置
- 1CAN 線纜連接器
- 2DB9 線纜
為卓越效能而打造
EMUC-F1S3 是一款 M.2 CAN FD 模組，符合 ISO 11898-2 : 2016 標準，支援 5K 至 1Mbps 鮑率，資料傳輸率最高達 5Mbps。CAN 2.0 最高可達每秒 7,800 幀、CAN FD 則最高可達每秒 6,000 幀。
模組具備 CAN 訊息接收過濾器、監聽模式，並支援重新開機後保留設定。搭載 Linux SocketCAN 附加驅動程式，並可透過跳線控制終端電阻。此外，本產品符合 2.5kV 高壓測試（HiPOT）保護標準及 EN61000-4-2 靜電放電（ESD）標準。EMUC-F1S3 專為工業應用設計，支援 -40°C 至 85°C 的溫度環境，並搭載 30µ” 金手指，提供 3 年保固。由宜鼎台灣製造，確保穩定可靠效能。
探索多元應用場景與成功實例
工業 / 嵌入式系統
專為極端環境所設計，我們的產品具備高耐用度，滿足工業自動化和嵌入式系統的需求。
安防監控
專為數位時代監控而打造的解決方案，提供先進的數據分析和即時回應。
工業自動化
提升工業自動化系統的效率，我們產品提供精準的資料管理與長穩的效能表現。
規格表
| Model Name | EGUC-F1S3 |
|---|---|
| Module Type | M.2 2242 to Single Isolated CAN FD |
| Form Factor | M.2 2242 B+M Key |
| Function | CAN FD |
| Input I/F | USB 2.0 High Speed (480Mbps) |
| Output I/F | CAN FD |
| Output Port | 1 |
| Output Connector | DB-9 |
| Max. Power Consumption | 2.62W (3.3V, 794.5mA) |
| Dimension (W x L x H/mm) | 22 x 42 x 7.55 |
| Temperature | Operation : W/T -40°C ~ 85°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | [email protected] |
| OS Support | Windows : 10 (32 / 64bit), and above version Linux : Kernel 2.6 and above (Native CDC-ACM driver), Kernel 2.6.38 and above (SocketCAN Driver), 32/64bit |
| Warranty | 3 Years |
| Notes | *Data rate limitation : ● 2M supports normal rate 100k and above. ● 4M / 5M supports normal rate 250K and above. |
產品料號
| 型號 | 簡介 |
EGUC-F1S3-W1 | M.2 2242 (USB HS) to Single isolated CAN FD |
