LAN
M.2 2280 シングル 10GbE LAN モジュール

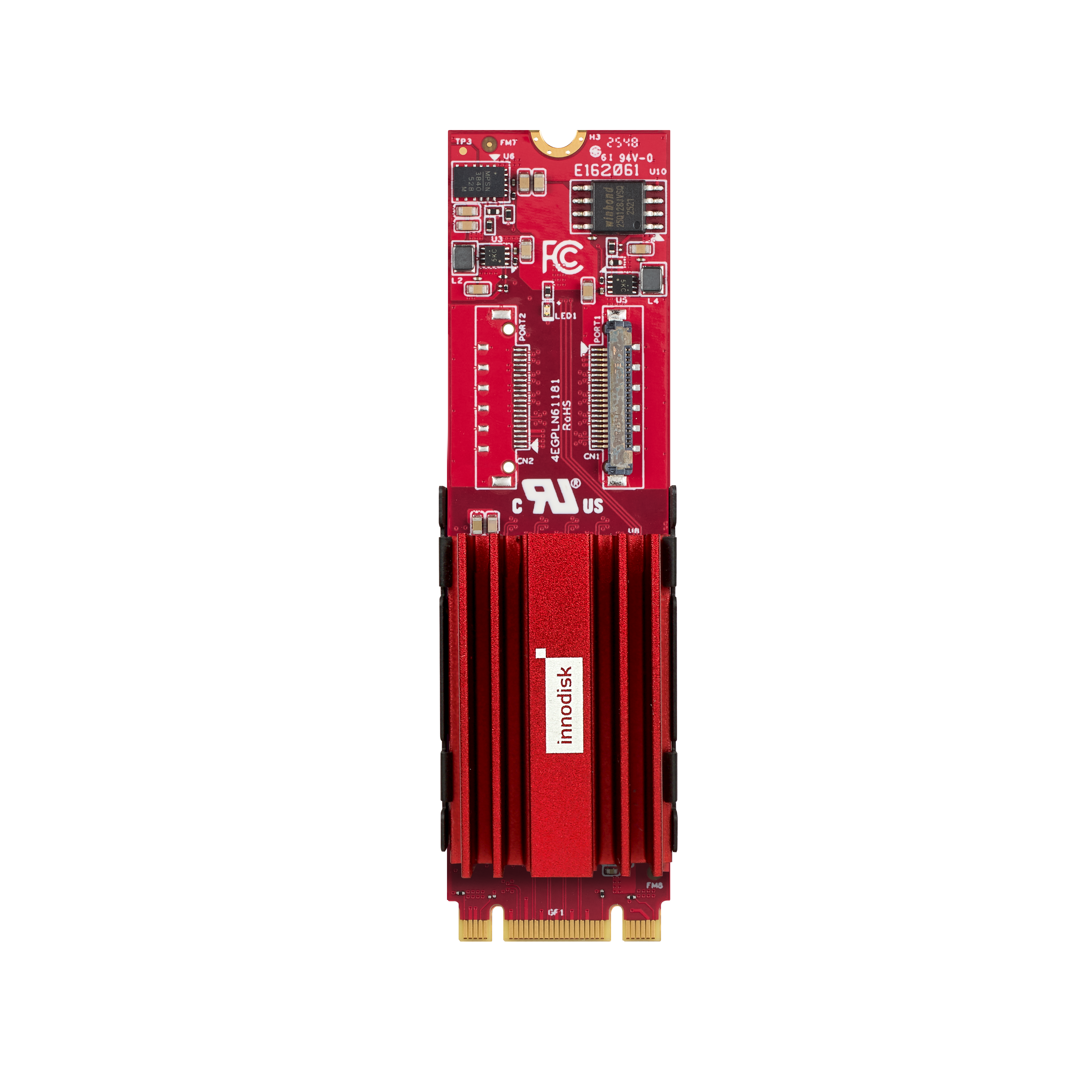

EGPL-T103
搭載
Intel E610-XAT イーサネットコントローラ
特徴
- 低消費電力・最小サイズの10GbE拡張ソリューション
- 高速シールドケーブルを備えた超小型ドーターボード
- EN61000-4-2（ESD）規格準拠（空中放電15kV、接触放電8kV）
- DPDK 25.07およびPTPに対応
- SR-IOVは全ポートで最大16VFを共有可能
- 動作温度：0℃～70℃（Ta）
製品の特徴一覧
- 1LANコネクタ
- 2RJ45コネクタ（ドーターボード）
- 325cm高速同軸ケーブル
Innodisk EGPL-T103 10GbE高速LANモジュールは、スペースに制約のあるエッジ環境向けに特別設計された、コンパクトなM.2 2280 to シングルポート ネットワーキングソリューションです。高性能コントローラーを搭載した本モジュールは、高スループットかつ低レイテンシのネットワークを提供し、DPDK、PTP、SR-IOVのサポートによりデータインテンシブなワークロードを加速させます。
革新的なドーターボード（拡張基板）アーキテクチャにより、多様なシステム設計への容易な組み込みが可能です。産業用クラスの信頼性とパフォーマンスを備えたEGPL-T103は、スマート製造、AGV/AMR、およびその他のエッジAIアプリケーションを強力に支えます。
フルスピードネットワークを解き放て
先進的なIntel E610-XATコントローラーを搭載した本LANモジュールは、高スループットかつ低レイテンシの10GbE接続を実現します。DPDK、PTP、およびSR-IOVをフルサポートすることで、データインテンシブ（データ集約型）でレイテンシに敏感なワークロードにおいて、最高峰のパフォーマンスを保証します。
迅速な展開を可能にする多用途設計
M.2 2242、M.2 2280、およびPCIeロープロファイル（Low-profile）のフォームファクタで展開されるこの10GbE LANモジュールシリーズは、コストのかかるシステム再設計の必要性を排除します。そのコンパクトな設計により、スペースの制約が極めて厳しいシステムであってもシームレスなネットワークアップグレードが可能となり、市場投入までの期間（タイム・ツー・マーケット）を大幅に短縮します。
世界最小の10GbEソリューション
世界最小のM.2 10GbE拡張ソリューションとして認められているEGPL-T2F1は、市場に出回っている標準またはロープロファイルのPCIeカードよりも80〜90%以上小型化されています。柔軟で極小のドーターボードと高速シールドケーブルを採用しており、手間をかけることなく容易に組み込むことができます。
変化の激しい環境へ導入し、成功
AGV / AMR
協調的なフリート管理（複数台の車両・ロボットの同期調整）や、信頼性の高いセンサーストリーミング向けに、高スループットかつ低遅延の接続性を提供します。
スマートファクトリーの欠陥検出
マシンビジョン向けの高速かつ安定した画像転送を可能にし、リアルタイムでの部品検出と位置決めを実現します。
産業制御
自動化システムにおける、精密な機器間の協調や安定したセンサーデータストリーミング向けに、より高い帯域幅と低い遅延を提供します。
NVR監視システム
高負荷な環境下でも、コマ落ち（フレームドロップ）のないスムーズなマルチカメラ4Kストリーミングと、信頼性の高いビデオストレージを実現します。
仕様
| Model Name | EGPL-T103 |
|---|---|
| Module Type | M.2 2280 to Single 10GbE LAN Module |
| Form Factor | M.2 2280 B+M Key |
| Function | LAN |
| Input I/F | PCIe Gen 4 x2 |
| Output I/F | 10GbE LAN |
| Output Port | 1 |
| Output Connector | RJ45 |
| Max. Power Consumption | 3.524W (3.3V, 1068mA) |
| Dimension (W x L x H/mm) | M.2 Board : 22 x 80 x 14.5 Daughter Board : 31.75 x 28 x 17.7 |
| Temperature | Operation : 0°C ~ 70°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | [email protected] |
| OS Support | Windows : 11 and above versions Linux : Kernel 6.18 and above versions |
| Warranty | 3 Years |
注文情報
| P/N | 説明 |
EGPL-T103-C1 | M.2 2280 to Single 10GbE LAN Module W/STD-BKT |
EGPL-T103-C2 | M.2 2280 to Single 10GbE LAN Module W/LOW-BKT |
