LAN
M.2 2280에서 단일 10GbE LAN 모듈로 변환
EGPL-T103
장착된
E610-XAT 이더넷 컨트롤러
특징
- 최저 전력 소모와 최소 크기를 자랑하는 10GbE 확장 솔루션
- 고속 차폐 케이블이 내장된 초소형 도터보드
- EN61000-4-2(ESD) 규격 준수 (공기-15kV, 접촉-8kV)
- DPDK 25.07 및 PTP 지원
- SR-IOV는 모든 포트에서 공유되는 최대 16개의 VF를 지원합니다.
- 작동 온도: 0°C ~ 70°C (Ta)
제품 상세 정보 한눈에 보기
- 1랜 커넥터
- 2RJ45 커넥터(도터보드)
- 325cm 고속 동축 케이블

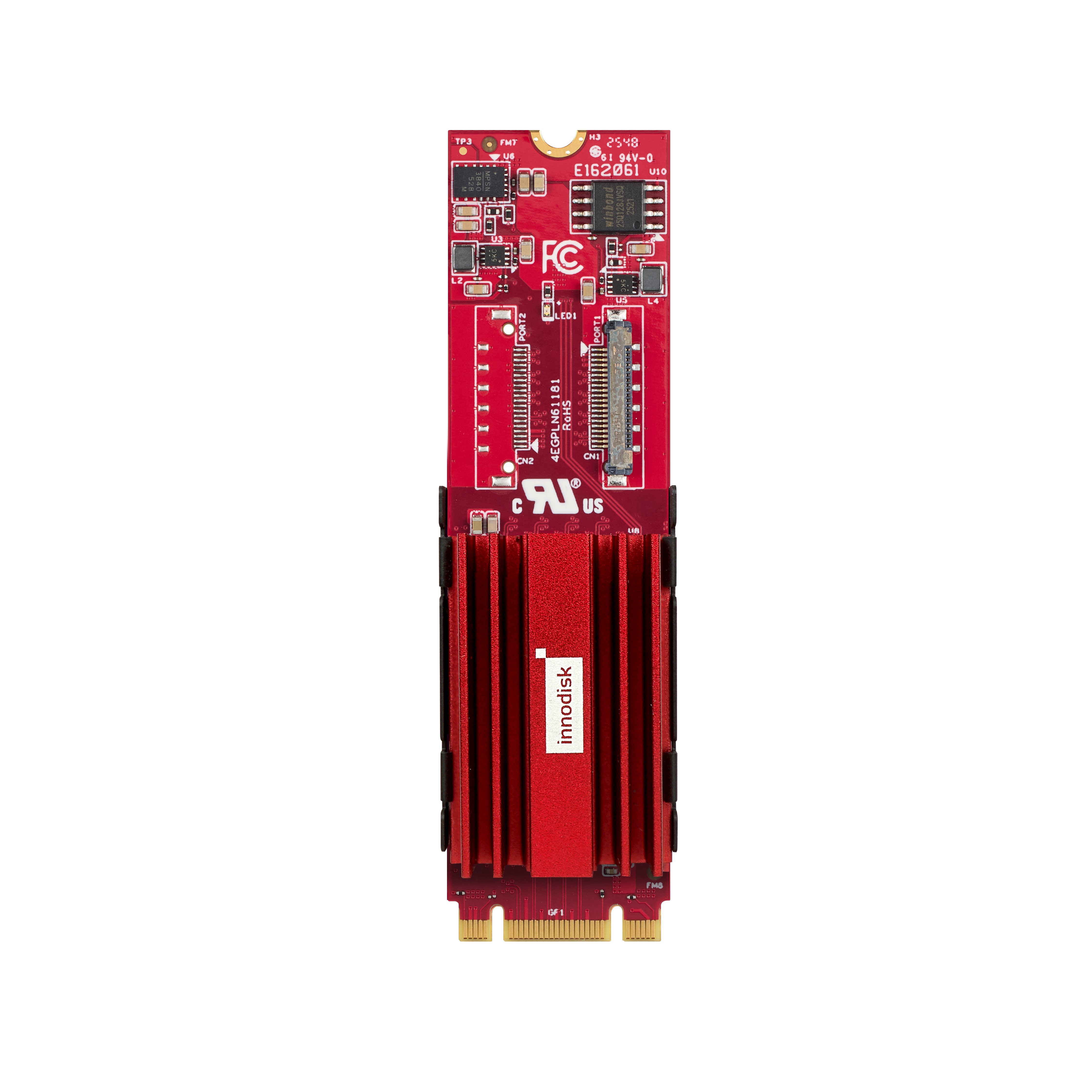

Innodisk EGPL-T103 10GbE 고속 LAN 모듈은 공간 제약이 심한 엣지 환경을 위해 특별히 설계된 컴팩트한 M.2 2280 to 싱글 포트 네트워킹 솔루션입니다. 고성능 컨트롤러를 탑재한 이 모듈은 고대역폭(high-throughput) 및 저지연(low-latency) 네트워킹을 제공하며, DPDK, PTP, SR-IOV 지원을 통해 데이터 집약적인 워크로드를 가속화합니다.
혁신적인 딸보드(Daughter-board) 아키텍처를 채택하여 다양한 시스템 설계에 용이하게 통합할 수 있습니다. 산업용 수준의 신뢰성과 성능을 갖춘 EGPL-T103은 스마트 제조, AGV/AMR 및 기타 엣지 AI 애플리케이션의 성능을 극대화합니다.
초고속 네트워킹의 잠재력을 발휘하세요
첨단 Intel E610-XAT 컨트롤러를 탑재한 이 LAN 모듈은 고대역폭(high-throughput) 및 저지연(low-latency) 10GbE 연결을 실현합니다. DPDK, PTP 및 SR-IOV를 완벽히 지원하여 데이터 집약적이고 지연 시간에 민감한 워크로드에서 최상의 성능을 보장합니다.
신속한 배치를 위한 다용도 설계
M.2 2242, M.2 2280 및 PCIe 로우 프로파일(Low-profile) 폼 팩터로 제공되는 이 10GbE LAN 모듈 시리즈는 비용이 많이 드는 시스템 재설계의 필요성을 없애줍니다. 컴팩트한 디자인 덕분에 공간 제약이 극심한 시스템에서도 원활한 네트워크 업그레이드가 가능하여 시장 출시 기간(Time-to-market)을 크게 단축할 수 있습니다.
세계에서 가장 작은 10GbE 솔루션
세계에서 가장 작은 M.2 10GbE 확장 솔루션으로 인정받는 EGPL-T2F1은 시장에 출시된 표준 또는 로우 프로파일(Low-profile) PCIe 카드보다 80~90% 이상 작습니다. 유연하고 초소형인 딸보드(Daughter board)와 고속 차폐 케이블을 갖추고 있어 간편하게 통합할 수 있습니다.
동적 환경에서 성공적으로 실행하기
AGV / AMR
동기화된 플릿 조동(복수 차량·로봇의 동기화 제어) 및 신뢰할 수 있는 센서 스트리밍을 위해 고처리량, 저지연 연결을 제공합니다.
스마트 팩토리 불량 검출
머신 비전을 위한 빠르고 안정적인 이미지 전송을 지원하여 실시간 부품 검출 및 위치 측정을 가능하게 합니다.
산업용 제어
자동화 시스템에서 정밀한 장비 제어 및 안정적인 센서 데이터 스트리밍을 위해 더 높은 대역폭과 더 낮은 지연 시간을 제공합니다.
NVR 보안 감시
고부하 환경에서도 프레임 드롭 없이 부드러운 멀티 카메라 4K 스트리밍과 안정적인 비디오 저장을 보장합니다.
사양
| Model Name | EGPL-T103 |
|---|---|
| Module Type | M.2 2280 to Single 10GbE LAN Module |
| Form Factor | M.2 2280 B+M Key |
| Function | LAN |
| Input I/F | PCIe Gen 4 x2 |
| Output I/F | 10GbE LAN |
| Output Port | 1 |
| Output Connector | RJ45 |
| Max. Power Consumption | 3.524W (3.3V, 1068mA) |
| Dimension (W x L x H/mm) | M.2 Board : 22 x 80 x 14.5 Daughter Board : 31.75 x 28 x 17.7 |
| Temperature | Operation : 0°C ~ 70°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | [email protected] |
| OS Support | Windows : 11 and above versions Linux : Kernel 6.18 and above versions |
| Warranty | 3 Years |
주문 정보
| 제품 번호 | 설명 |
EGPL-T103-C1 | M.2 2280 to Single 10GbE LAN Module W/STD-BKT |
EGPL-T103-C2 | M.2 2280 to Single 10GbE LAN Module W/LOW-BKT |
