MIPI CSI-2

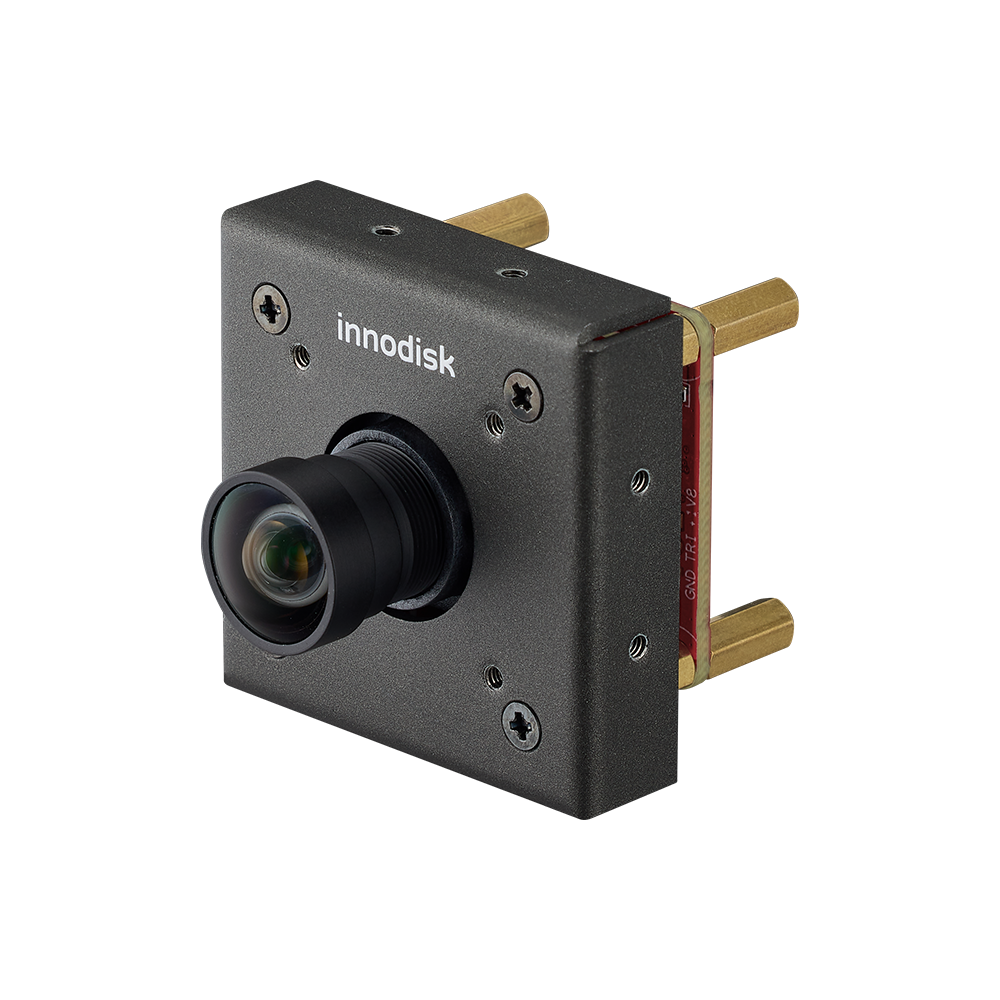

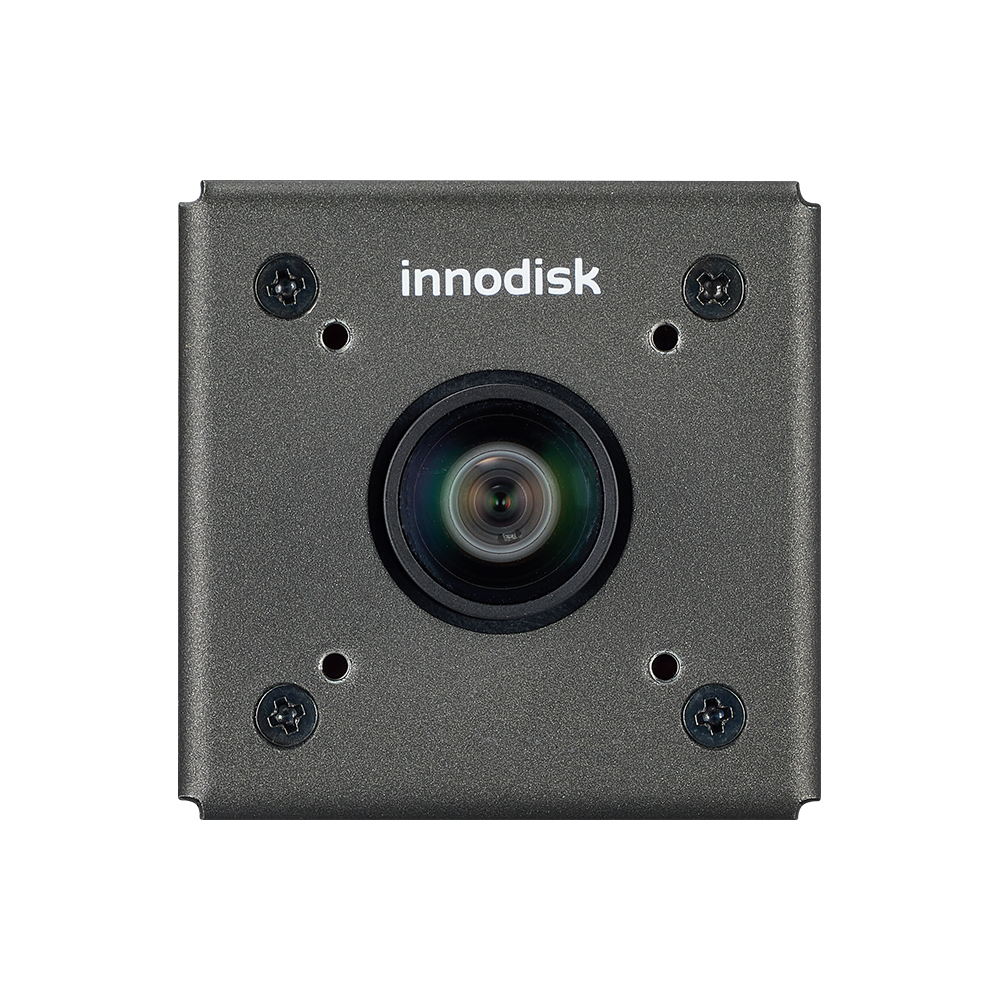

MIPI CSI-2 8MP Fixed Focus カメラモジュール
EV8M-OOM1-RHCF
特徴
- MIPI CSI-2インターフェース、最大解像度8MP（30fps対応）
- レンズ画角（D／H／V）：107°／100°／67°
- HDR、外部トリガー、統合イメージシグナルプロセッサ（ISP）対応
- ダイナミックレンジ：120dB
- CE／FCCクラスA 適合
- 対応プラットフォーム：NVIDIA Jetson Orin、Intel、Raspberry Pi
卓越したパフォーマンスを目指した設計
Innodiskの8MP MIPI CSI-2カメラモジュールは、最大30fpsの高画質撮影でリアルタイム用途に最適です。内蔵ISP、HDR対応、外部トリガー機能により、ダイナミックな照明環境でも精密な画像取得を実現。120dBの広いダイナミックレンジを備え、明暗の細部まで高精度に捉えるため、組込システムや産業オートメーション、エッジAI用途に信頼性の高いビジョンソリューションを提供します。
画像の明瞭度を上げるHDR
InnodiskのMIPI CSI-2カメラモジュールは最先端のHDRテクノロジーを有し、劣悪な照明条件でも画像を非常に明瞭かつ鮮明にとらえます。ダイナミックレンジを効果的に拡張することで、HDRテクノロジーは影でも緻密に細部をとらえて明確に強調し、これまでに得られなかった現実感と自然なバランスを持つ画像を提供します。
顧客独自のニーズに合わせてカスタマイズ

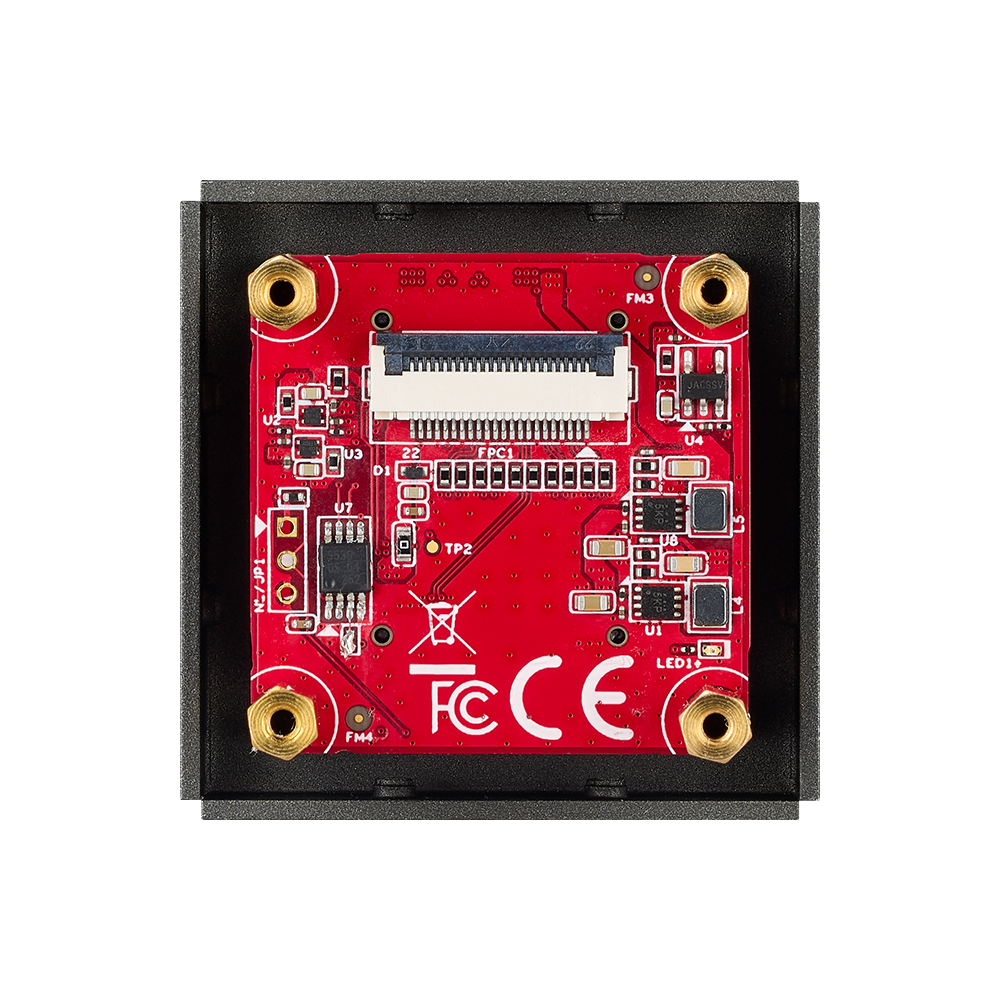

PCBAのカスタマイズ
カメラモジュールがお客様の特定の要件を満たすよう、PCBA（プリント基板アセンブリ）カスタマイズサービスをご提供します。
画質調整
画像信号プロセッサー（ISP）を内蔵しており、開発リソースを節約しつつ画質を最適化できます。
様々なレンズの選択肢
幅広いレンズラインナップにより、あらゆる状況で素晴らしい写真を撮影できます。
仕様
| Model Name | EV8M-OOM1-RHCF |
|---|---|
| Module Type | MIPI CSI-2 8MP Fixed Focus Camera Module |
| Resolution (Max.) | 8MP |
| Frame Rate (Max. Resolution) | 30fps |
| Output I/F | MIPI CSI-2 |
| Sensor | onsemi AR0822 |
| Shutter | Rolling |
| Video Format | YUV422 |
| Power Consumption | Approximate 1W (YUV422 @Max. Resolution) |
| Operating Temperature | -30°C ~ 70°C |
| Sensor Size | 1/1.8” |
| Pixel Size | 2.0µm |
| Chroma Type | Color |
| Lens Type | Fixed Focus (M12) |
| Dimensions (W x L x H/mm) | 30 x 30 x 41 39 x 39 x 41 (Open Front Housing) |
| Lens FOV (D / H / V) | 107° / 100° / 67° |
| Platform Support | NVIDIA Jetson Orin, Intel, Raspberry Pi |
| Housing | Board Level, Open Front Housing |
| Features | HDR |
| Warranty | 3 Years |
| Note | For detailed resolution and frame rate combined application, please refer to product datasheet. For more platform support, please contact our local sales. |
注文情報
P/N | 説明 |
| EV8M-OOM1-RHCF-11 | MIPI CSI-2 8MP Fixed Focus Camera Module (FFC cable included) |
| EV8M-OOM1-RHCF-21 | MIPI CSI-2 8MP Fixed Focus Camera Module, Open Front Housing (FFC cable included) |
| 7W7000000060 | FFC cable 15cm, 22 pins, pitch 0.5mm |
