GMSL2™

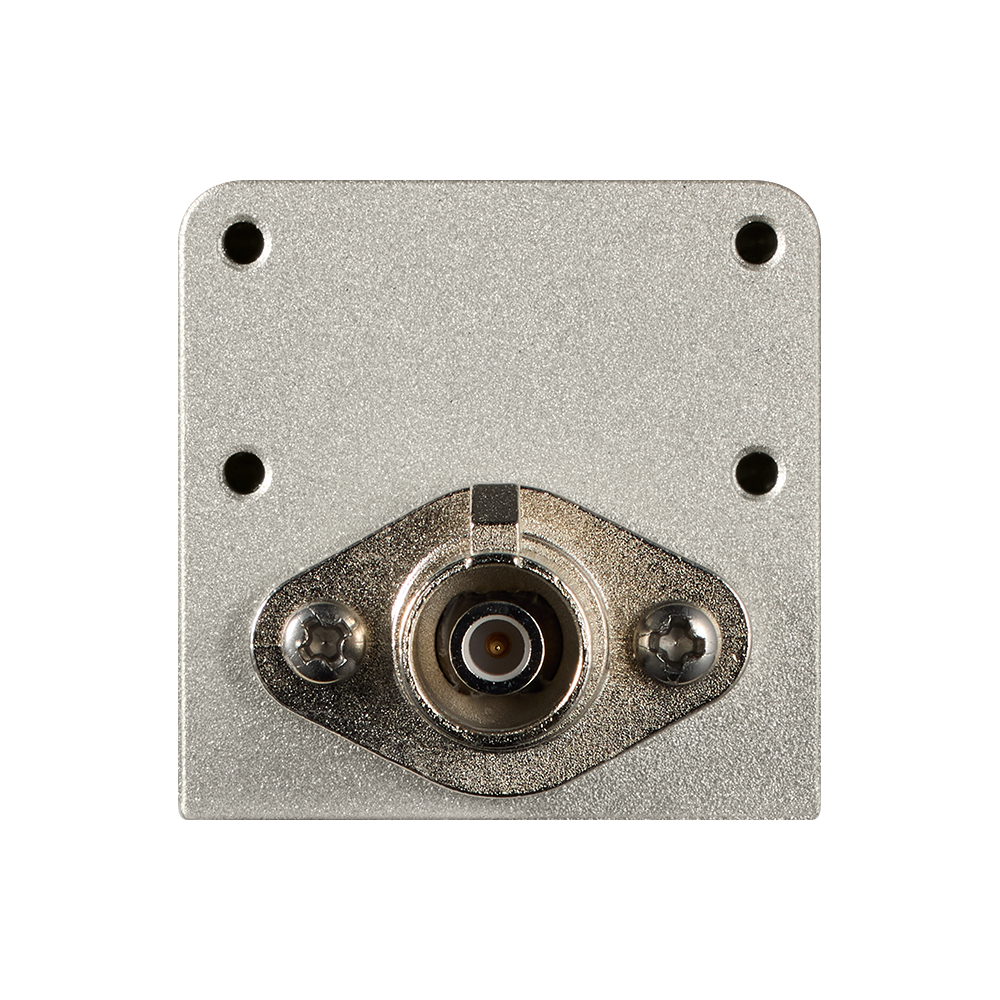

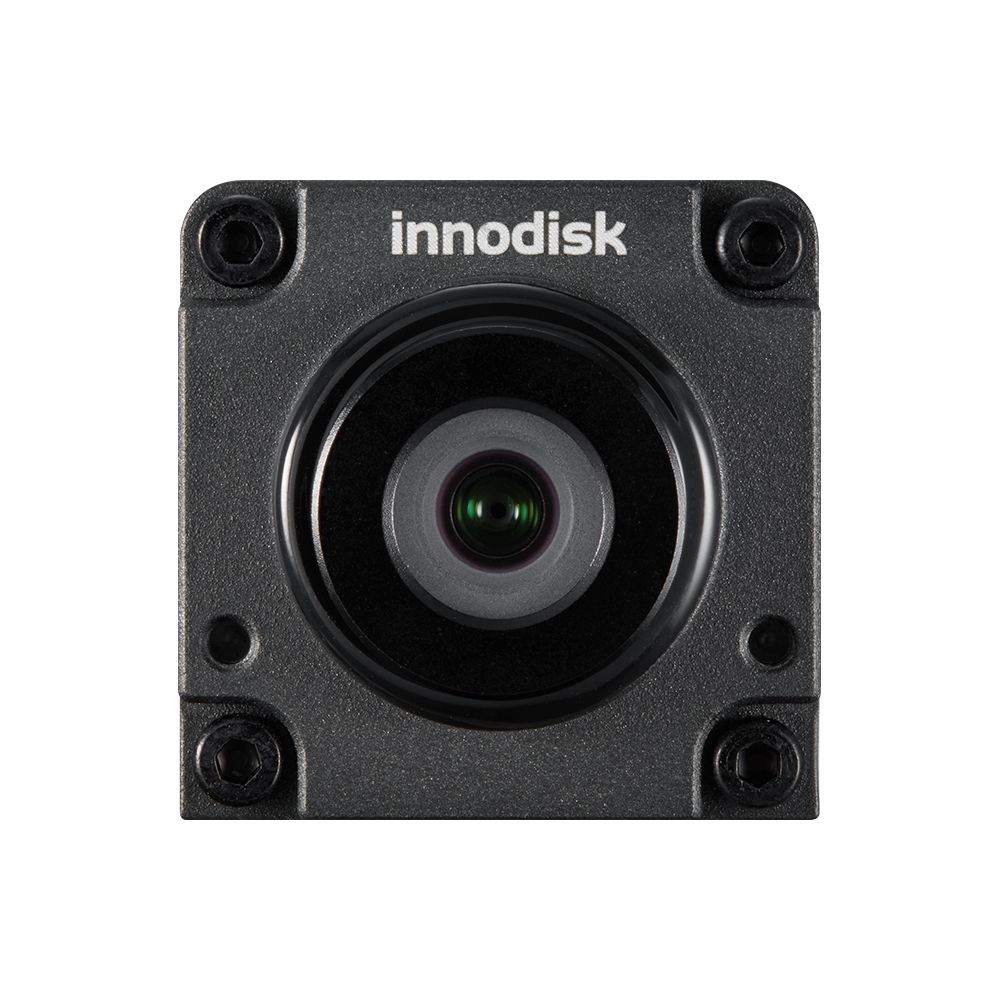

GMSL2 3MP Fixed Focus カメラモジュール
EV3F-ZSM1-RXCF
特徴
- GMSL2™インターフェース、最大解像度3MP（60fps対応）
- レンズ視野角（D / H / V）：80° / 64° / 41°
- HDR・LFM対応、イメージシグナルプロセッサ（ISP）内蔵、IP69K防塵防水ハウジング
- ダイナミックレンジ：120dB
- CE / FCC クラスA準拠
- 対応プラットフォーム：NVIDIA Jetson Orin
長距離ビジョン用途向けに設計されたInnodiskのGMSL2™ 3MP固定焦点カメラモジュールは、最大15メートルまでの低遅延画像伝送を実現します。IP69K規格の堅牢なハウジングにより、過酷な屋外環境や移動体環境でも高い信頼性を確保します。HDR（ハイダイナミックレンジ）およびLFM（LEDフリッカーミティゲーション）機能を搭載したEV3F-ZSM1-RXCFは、極端な照明条件下でも画像の明瞭さと安定性を向上させます。NVIDIA Jetson Orinとの完全互換性を備え、これらすべての特長を統合することで、モビリティ、ロボティクス、産業用途に最適なビジョンソリューションを提供します。
画像の明瞭度を上げるHDR
InnodiskのGMSL2™カメラモジュールは最先端のHDR (High Dynamic Range) テクノロジーを有し、劣悪な照明条件でも画像を非常に明瞭かつ鮮明にとらえます。ダイナミックレンジを効果的に拡張することで、HDRテクノロジーは影でも緻密に細部をとらえて明確に強調し、これまでに得られなかった現実感と自然なバランスを持つ画像を提供します。
LED照明下でも安定したイメージングを実現するLFM機能
LFM（LEDフリッカーミティゲーション）機能を搭載したEV3F-ZSM1-RXCFは、人工照明やLED照明下でも安定したイメージングを実現します。露光タイミングを最適化することで、LEDのパルス点灯によるフリッカーを低減し、Sony ISX031センサーの高精度な輝度制御によって画素の飽和や白飛びを防ぎ、クリアでフリッカーフリーな画像を提供します。
屋外でも高い信頼性を発揮する堅牢なIP69設計
過酷な屋外環境向けに設計されたInnodiskのEV3F-ZSM1-RXCFは、粉塵・水・高圧洗浄から機器を守る最高規格のIP69K防護等級に対応しています。これにより、厳しい条件下でも安定した動作を実現し、重機や屋外工場などの要求が厳しい産業用途に最適です。

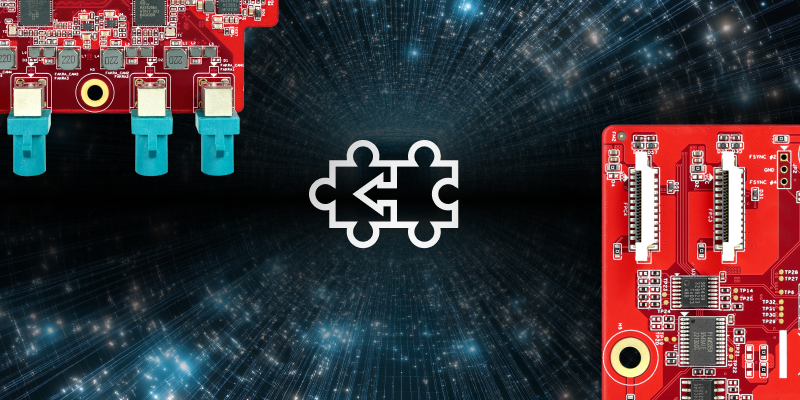

容易な統合を実現するアドオンアダプタボード
システム設計を簡素化し、導入コストを削減するために、InnodiskはNVIDIA Jetson Orinプラットフォームとのシームレスな接続を実現するカスタマイズ可能なアダプタボードを幅広く提供しています。アダプタボードの付加価値を活用することで、開発者やシステムインテグレーターは検証を加速し、製品化までの期間を短縮し、マルチカメラ用途において安定した高速データ伝送を実現できます。
顧客独自のニーズに合わせてカスタマイズ
PCBAのカスタマイズ
カメラモジュールがお客様の特定の要件を満たすよう、PCBA（プリント基板アセンブリ）カスタマイズサービスをご提供します。
画質調整
画像信号プロセッサー（ISP）を内蔵しており、開発リソースを節約しつつ画質を最適化できます。
様々なレンズの選択肢
幅広いレンズラインナップにより、あらゆる状況で素晴らしい写真を撮影できます。
変化の激しい環境へ導入し、成功
重機
過酷な産業環境でも動作する堅牢かつ高信頼性のイメージングを提供し、安全性の向上と作業効率の改善を実現します。
モビリティフリート
フリート管理や運転安全性の向上のため、信頼性の高い画像取得と耐久性に優れた性能を提供します。
仕様
| Model Name | EV3F-ZSM1-RXCF |
|---|---|
| Module Type | GMSL2 3MP Fixed Focus Camera Module |
| Resolution (Max.) | 3MP |
| Frame Rate (Max. Resolution) | 60fps |
| Output I/F | GMSL2 |
| Sensor | SONY ISX031 |
| Serializer | MAX9295A |
| Shutter | Rolling |
| Video Format | YUV422 |
| Power Consumption | Approximate 1.2W (YUV422 @Max. Resolution) |
| Operating Temperature | -40°C ~ 85°C |
| Sensor Size | 1/2.42” |
| Pixel Size | 3.0µm |
| Chroma Type | Color |
| Lens Type | Fixed Focus (M12) |
| Dimensions (W x L x H/mm) | 25 x 25 x 57 |
| Lens FOV (D / H / V) | 80° / 64° / 41° |
| Platform Support | NVIDIA Jetson Orin |
| Housing | IP69K Housing |
| Features | HDR, LFM |
| Warranty | 3 Years |
| Note | For detailed resolution and frame rate combined application, please refer to product datasheet. For more platform support, please contact our local sales. |
注文情報
P/N | 説明 |
EV3F-ZSM1-RXCF-41 | GMSL2 3MP Fixed Focus Camera Module |
| 7W5000000390 | FARKA cable 1 meter |
| 7W5000000400 | FARKA cable 3 meter |
| 7W5000000340 | FARKA cable 5 meter |
| 7W5000000350 | FARKA cable 10 meter |
| 7W5000000360 | FARKA cable 15 meter |
