GMSL2™

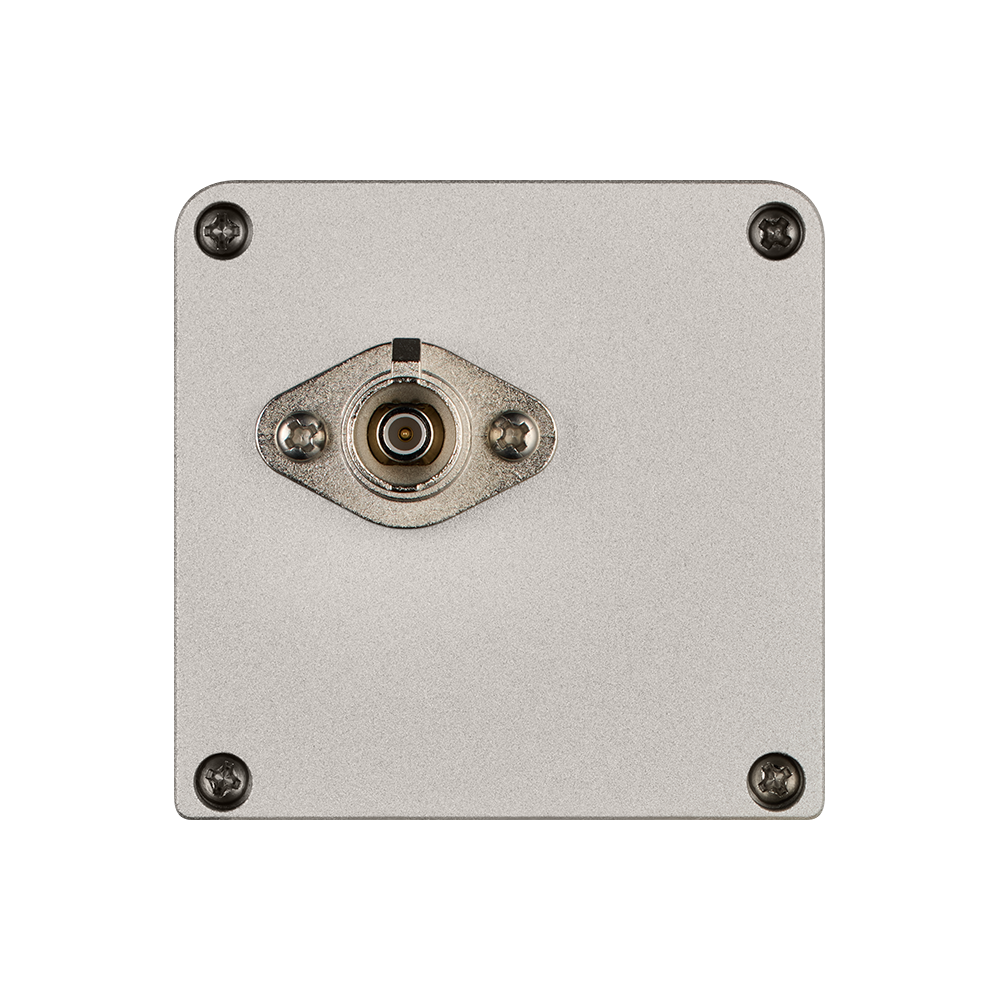

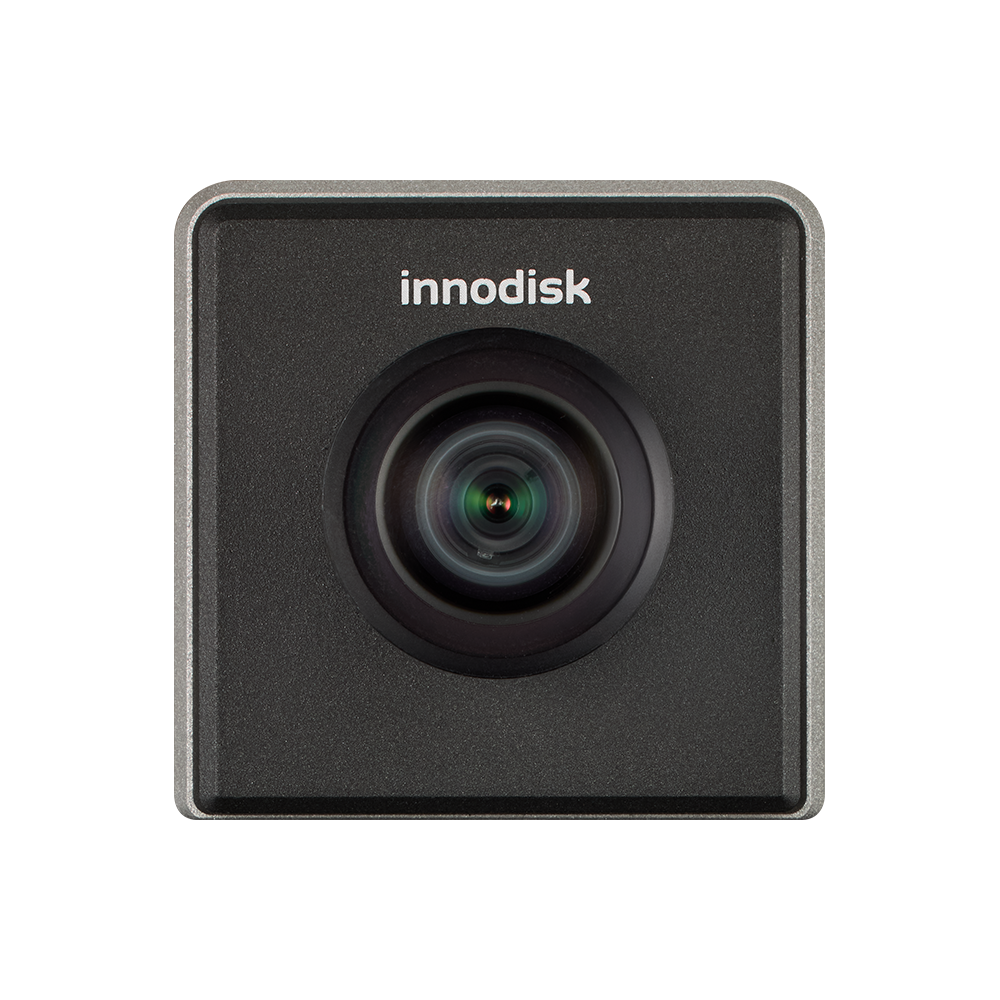

GMSL2 2MP Fixed Focus カメラモジュール
EV2F-OOM3-RHCF
特徴
- GMSL2™インターフェース、最大解像度 2MP・30fps対応
- レンズ画角（D / H / V）：72° / 64° / 39°
- HDR対応、画像信号処理プロセッサー（ISP）内蔵、防塵防水規格IP67準拠ハウジング採用
- ダイナミックレンジ：120dB
- CE / FCC Class A 準拠
- 対応プラットフォーム：NVIDIA Jetson Orin
長距離ビジョン用途向けに設計されたInnodiskのGMSL2™ 2MP固定焦点カメラモジュールは、最大15メートルまでの低遅延画像伝送を実現します。IP67規格の堅牢なハウジングにより、過酷な屋外環境や移動体環境でも高い信頼性を確保します。HDR（ハイダイナミックレンジ）機能を搭載し、コントラストの高い照明下でも画像の明瞭さを向上させます。NVIDIA Jetson Orinとの完全互換性を備え、これらすべての特長を統合することで、モビリティ、ロボティクス、産業用途に最適なビジョンソリューションを提供します。
画像の明瞭度を上げるHDR
InnodiskのGMSL2™カメラモジュールは最先端のHDR (High Dynamic Range) テクノロジーを有し、劣悪な照明条件でも画像を非常に明瞭かつ鮮明にとらえます。ダイナミックレンジを効果的に拡張することで、HDRテクノロジーは影でも緻密に細部をとらえて明確に強調し、これまでに得られなかった現実感と自然なバランスを持つ画像を提供します。
屋外でも高い信頼性を発揮する堅牢なIP67設計
過酷な屋外環境向けに設計されたInnodiskのIP67対応カメラは、防水・防塵性能に優れ、要求の厳しい状況下でも安定した動作を確保します。屋外工場や重機、その他の厳しい産業用途に最適なソリューションです。

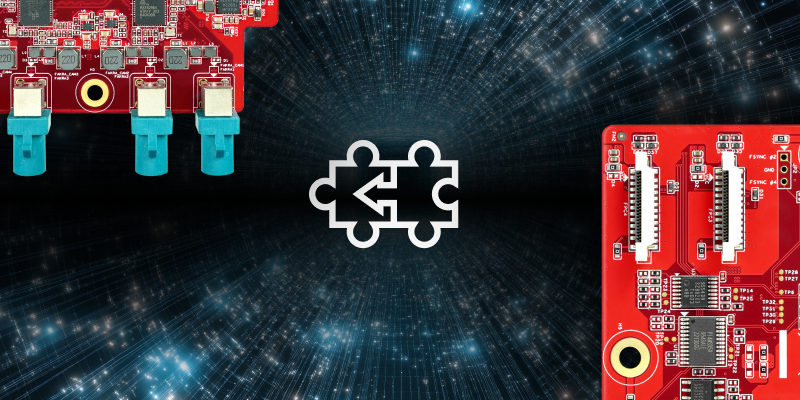

容易な統合を実現するアドオンアダプタボード
システム設計を簡素化し、導入コストを削減するために、InnodiskはNVIDIA Jetson Orinプラットフォームとのシームレスな接続を実現するカスタマイズ可能なアダプタボードを幅広く提供しています。アダプタボードの付加価値を活用することで、開発者やシステムインテグレーターは検証を加速し、製品化までの期間を短縮し、マルチカメラ用途において安定した高速データ伝送を実現できます。
顧客独自のニーズに合わせてカスタマイズ
PCBAのカスタマイズ
カメラモジュールがお客様の特定の要件を満たすよう、PCBA（プリント基板アセンブリ）カスタマイズサービスをご提供します。
画質調整
画像信号プロセッサー（ISP）を内蔵しており、開発リソースを節約しつつ画質を最適化できます。
様々なレンズの選択肢
幅広いレンズラインナップにより、あらゆる状況で素晴らしい写真を撮影できます。
変化の激しい環境へ導入し、成功
重機
過酷な産業環境でも動作する堅牢かつ高信頼性のイメージングを提供し、安全性の向上と作業効率の改善を実現します。
モビリティフリート
フリート管理や運転安全性の向上のため、信頼性の高い画像取得と耐久性に優れた性能を提供します。
仕様
| Model Name | EV2F-OOM3-RHCF |
|---|---|
| Module Type | GMSL2 2MP Fixed Focus Camera Module |
| Resolution (Max.) | 2MP |
| Frame Rate (Max. Resolution) | 30fps |
| Output I/F | GMSL2 |
| Sensor | onsemi AR0246 |
| Serializer | MAX9295A |
| Shutter | Rolling |
| Video Format | YUV422 |
| Power Consumption | Approximate 1.2W (YUV422 @Max. Resolution) |
| Operating Temperature | -30°C ~ 70°C |
| Sensor Size | 1/4” |
| Pixel Size | 2.0µm |
| Chroma Type | Color |
| Lens Type | Fixed Focus (M12) |
| Dimensions (W x L x H/mm) | 42 x 41 x 64 |
| Lens FOV (D / H / V) | 72° / 64° / 39° |
| Platform Support | NVIDIA Jetson Orin |
| Housing | IP67 Housing |
| Features | HDR |
| Warranty | 3 Years |
| Note | For detailed resolution and frame rate combined application, please refer to product datasheet. For more platform support, please contact our local sales. |
注文情報
P/N | 説明 |
EV2F-OOM3-RHCF-31 | GMSL2 2MP Fixed Focus Camera Module |
| 7W5000000390 | FARKA cable 1 meter |
| 7W5000000400 | FARKA cable 3 meter |
| 7W5000000340 | FARKA cable 5 meter |
| 7W5000000350 | FARKA cable 10 meter |
| 7W5000000360 | FARKA cable 15 meter |
