LAN

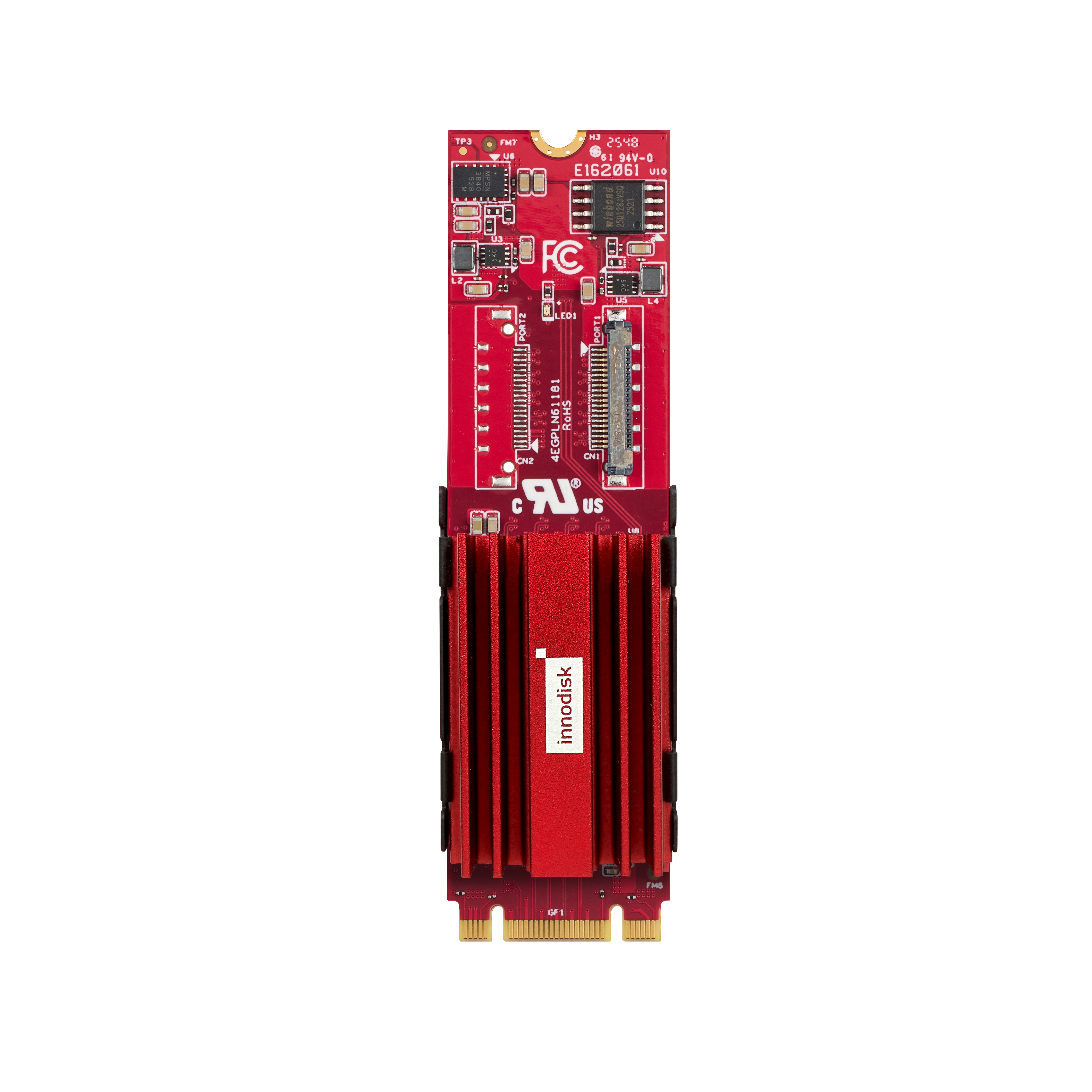

M.2 2280 auf Dual 10GbE LAN-Modul
EGPL-T203
Ausgestattet mit
Intel E610-XAT2 / E610-XAIT2 Ethernet-Controller
Merkmale
- Minimale und energieeffiziente 10GbE-Erweiterungslösung
- Winzige Tochterplatine mit Hochgeschwindigkeits-Schirmkabel
- Entspricht EN61000-4-2 (ESD): Luft -15 kV, Kontakt -8 kV
- Unterstützt DPDK 25.07 und PTP
- SR-IOV unterstützt bis zu 16 VFs, die über alle Ports verteilt werden
- Betriebstemperatur: -40 °C bis 85 °C (Ta)
PRODUKTDETAILS AUF EINEN BLICK
- 1LAN-Anschluss
- 2RJ45-Anschluss (Tochterplatine)
- 325 cm Hochgeschwindigkeits-Koaxialkabel
- 4Kühlkörper
Das Innodisk EGPL-T203 10GbE High-Speed-LAN-Modul ist eine kompakte M.2 2280-zu-Dual-Netzwerklösung, die speziell für Edge-Umgebungen mit begrenztem Platzangebot entwickelt wurde. Angetrieben von einem Hochleistungs-Controller liefert das Modul Netzwerkkonnektivität mit hohem Durchsatz und geringer Latenz. Die Unterstützung von DPDK, PTP und SR-IOV sorgt zudem für die Beschleunigung datenintensiver Workloads.
Dank seiner innovativen Tochterkarten-Architektur (Daughter-Board) lässt es sich nahtlos in unterschiedlichste Systemdesigns integrieren. Mit einer Zuverlässigkeit und Leistung auf Industrieniveau stärkt das EGPL-T203 Smart Manufacturing, AGV/AMR und andere Edge-KI-Anwendungen.
ENTFESSELN SIE NETZWERKE MIT VOLLER GESCHWINDIGKEIT
Angetrieben von einem fortschrittlichen Intel E610-XAT2 / E610-XAIT2-Controller ermöglicht das LAN-Modul eine 10GbE-Konnektivität mit hohem Durchsatz und geringer Latenz. Die vollständige Unterstützung von DPDK, PTP und SR-IOV garantiert Spitzenleistung bei datenintensiven und latenzkritischen Workloads.
VIELSEITIGES DESIGN FÜR SCHNELLE IMPLEMENTIERUNG
Erhältlich in den Formfaktoren M.2 2242, M.2 2280 und PCIe Low-Profile macht die 10GbE LAN-Modulserie kostspielige Systemneuentwicklungen überflüssig. Das kompakte Design ermöglicht nahtlose Netzwerk-Upgrades selbst in Systemen mit extremen Platzbeschränkungen, was die Markteinführungszeit erheblich verkürzt.
DIE WELTWEIT KLEINSTE 10GbE-LÖSUNG
Als weltweit kleinste M.2 10GbE-Erweiterungslösung anerkannt, ist das EGPL-T2F1 um über 80–90 % kleiner als standardmäßige oder Low-Profile-PCIe-Karten auf dem Markt. Es verfügt über eine flexible, winzige Tochterkarte mit einem geschirmten Hochgeschwindigkeitskabel für eine mühelose Integration.
INDUSTRIELLE UNTERSTÜTZUNG FÜR WEITE TEMPERATUREN
Entwickelt für den zuverlässigen Betrieb in extremen Edge-Umgebungen, unterstützt das Modul industrielle Temperaturbereiche von -40 °C bis 85 °C (Ta).
ERFOLGREICH IN DYNAMISCHEN UMGEBUNGEN EINGESETZT
AGV / AMR
Liefert Konnektivität mit hohem Durchsatz und geringer Latenz für eine synchronisierte Flottenkoordination und zuverlässiges Sensor-Streaming.
INTELLIGENTE FABRIK-DEFEKTERKENNUNG
Ermöglicht eine schnelle und stabile Bildübertragung für die industrielle Bildverarbeitung (Machine Vision) und erlaubt so eine Bauteilerkennung und -positionierung in Echtzeit.
INDUSTRIELLE STEUERUNG
Bietet eine höhere Bandbreite und geringere Latenz für eine präzise Gerätekoordination und stabiles Sensordaten-Streaming in Automatisierungssystemen.
NVR-ÜBERWACHUNG
Gewährleistet flüssiges 4K-Streaming über mehrere Kameras hinweg und eine zuverlässige Videospeicherung ohne Frame-Drops unter hoher Auslastung.
SPEZIFIKATIONEN
| Model Name | EGPL-T203 |
|---|---|
| Module Type | M.2 2280 to Dual 10GbE LAN Module |
| Form Factor | M.2 2280 B+M Key |
| Function | LAN |
| Input I/F | PCIe Gen 4 x2 |
| Output I/F | 10GbE LAN |
| Output Port | 2 |
| Output Connector | RJ45 |
| Max. Power Consumption | 5W (3.3V, 1.5A) |
| Dimension (W x L x H/mm) | M.2 Board : 22 x 80 x 14.5 Daughter Board : 31.75 x 28 x 17.7 |
| Temperature | Operation : S/T 0 ~ 70°C (Ta) ; W/T -40°C ~ 85°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | [email protected] |
| OS Support | Windows : 11 and above versions Linux : Kernel 6.18 and above versions |
| Warranty | 3 Years |
BESTELLINFORMATIONEN
| P/N | Beschreibung |
EGPL-T203-C1 | M.2 2280 to Dual 10GbE LAN Module W/STD-BKT |
EGPL-T203-C2 | M.2 2280 to Dual 10GbE LAN Module W/LOW-BKT |
EGPL-T203-W1 | M.2 2280 to Dual 10GbE LAN Module WT W/STD-BKT |
EGPL-T203-W2 | M.2 2280 to Dual 10GbE LAN Module WT W/LOW-BKT |
