MIPI CSI-2
MIPI CSI-2 2.3MP 定焦相機模組
EV2M-OOM1-UHCA
特點
- MIPI CSI-2 介面，最大解析度為 2.3MP @60fps
- 鏡頭視野 (D / H / V) : 140° / 86° / 46°
- 內建影像訊號處理器（ISP），並支援全域快門（Global Shutter）技術
- 符合 CE / FCC A 級標準
- 支援平台：NVIDIA Jetson Orin, Intel
為卓越性能而打造
宜鼎全域快門 MIPI 相機模組專為高速公路監控、工業自動化及其他需要高速、高精度影像處理的應用而設計。透過卓越的影像品質、穩定性能與無縫整合能力，此產品能有效提升影像處理效能，實現無與倫比的成像效果。
GLOBAL SHUTTER 技術，實現高速清晰成像
宜鼎全域快門（Global Shutter）技術在高速移動場景中，能防止拍攝的物體失真或模糊，確保捕捉到完整且清晰的成像，使其成為嚴苛應用環境的理想選擇。
為您的需求量身定製
PCBA 客製化
提供印刷電路板組裝（PCBA）的客製化服務，提供可符合特定需求的相機模組。
影像品質校正
透過內建影像訊號處理器（ISP），可在優化影像品質的同時節省開發資源。
多款鏡頭支援
提供多種鏡頭選擇，在各種情境下皆能捕捉出色影像。
探索多元應用場景與成功實例
自主移動機器人（AMR）
在動態環境中實現精確導航和障礙物檢測，確保作業安全且高效。
智慧交通管理
無失真地捕捉高速行駛的車輛，有助於準確的交通監控和執法。
自動化倉儲
為機器人系統提供可靠的影像數據，協助其高精度進行庫存分揀、掃描和處理。
機械手臂
在高速移動或重複性任務期間，確保物體追蹤和操作的準確性。
規格表
| Model Name | EV2M-OOM1-UHCA |
|---|---|
| Module Type | MIPI CSI-2 2.3MP Fixed Focus Camera Module |
| Resolution (Max.) | 2.3MP |
| Frame Rate (Max. Resolution) | 60fps |
| Output I/F | MIPI CSI-2 |
| Sensor | onsemi AR0234 |
| Shutter | Global |
| Video Format | YUV422 |
| Power Consumption | Approximate 1W (YUV422 @Max. Resolution ) |
| Operating Temperature | -30°C ~ 70°C |
| Sensor Size | 1/2.6” |
| Pixel Size | 3.0µm |
| Chroma Type | Color |
| Lens Type | Fixed Focus (M12) |
| Dimensions (W x L x H/mm) | 38 x 38 x 26.75 46 x 46 x 26.75 (Open Front Housing) |
| Lens FOV (D / H / V) | 140° / 86° / 46° |
| Platform Support | NVIDIA Jetson Orin, Intel |

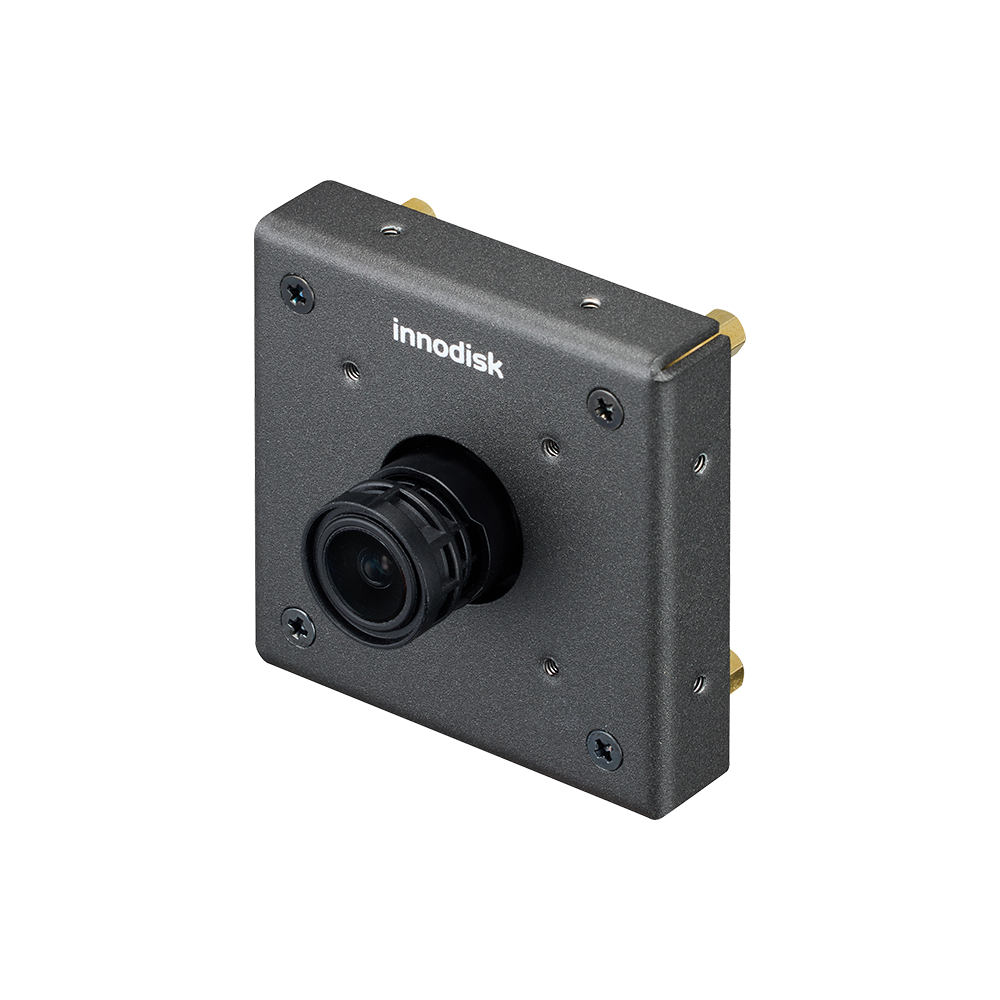

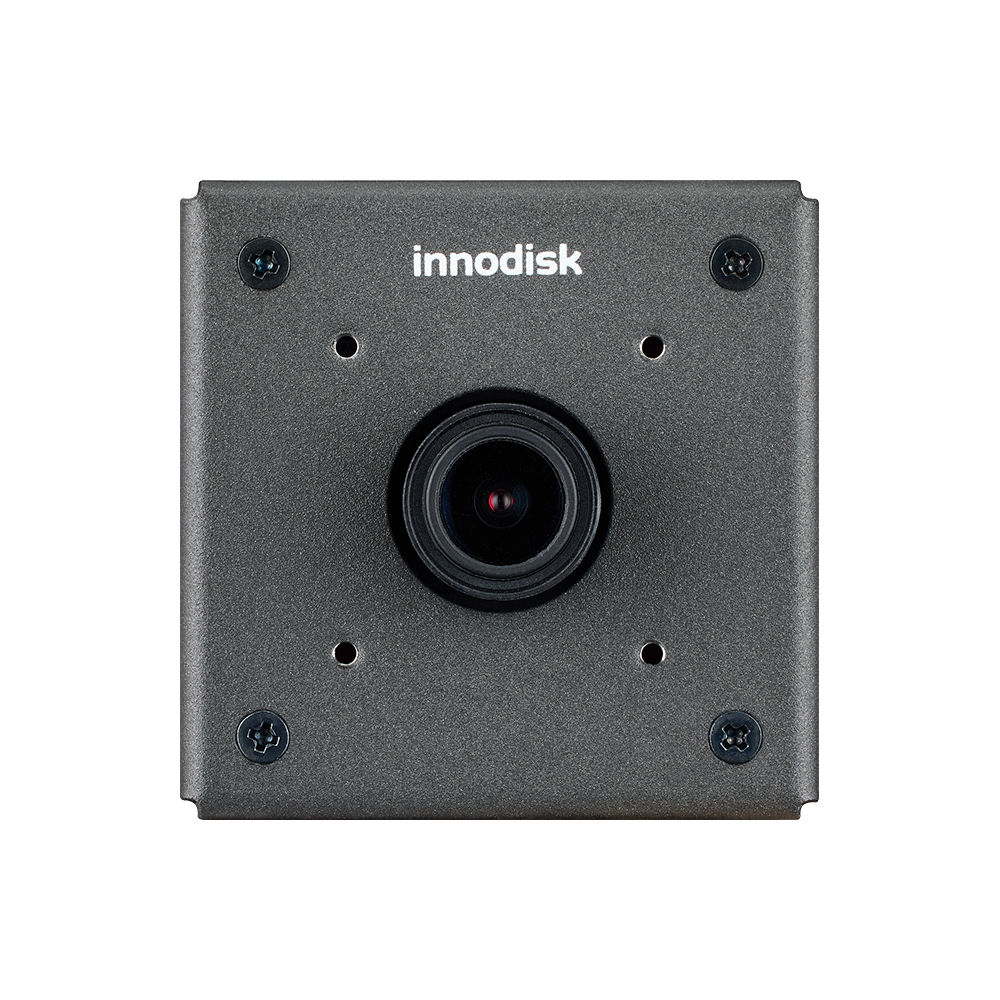

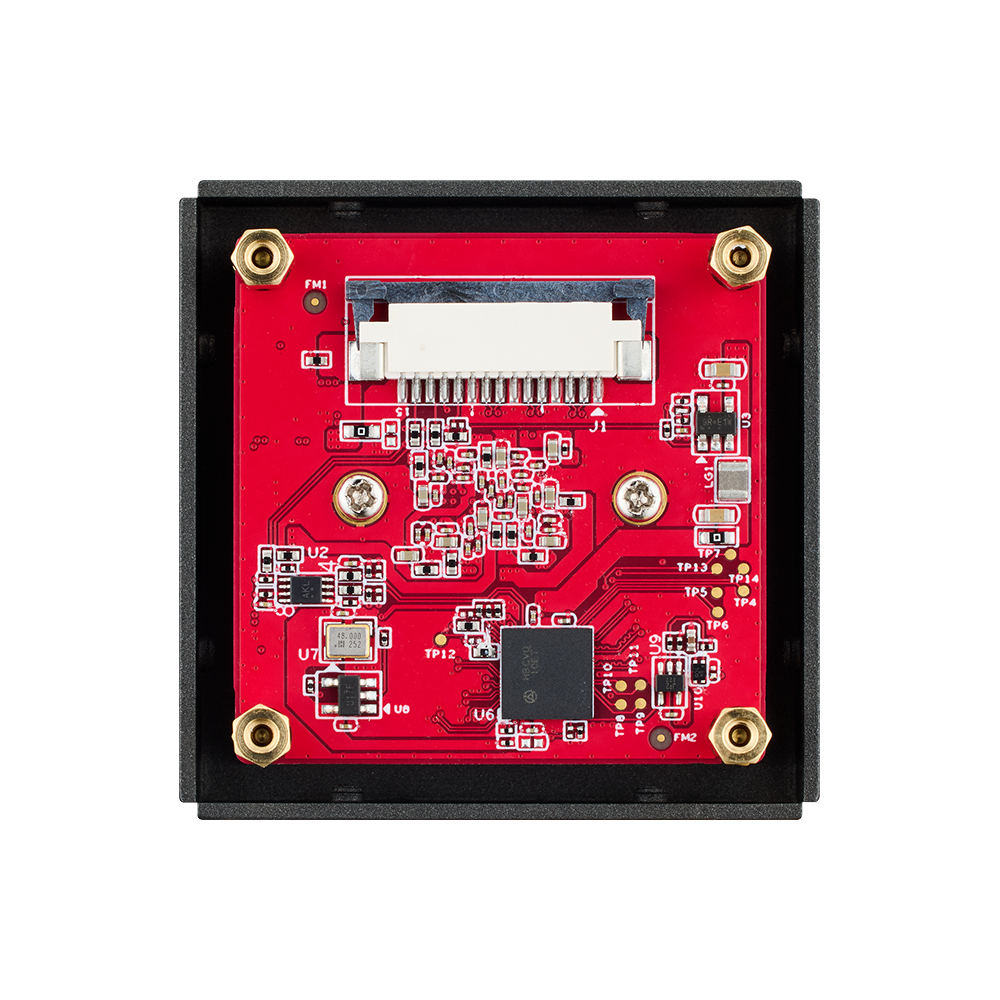

| Housing | Board Level, Open Front Housing |
| Warranty | 3 Years |
| Note | For detailed resolution and frame rate combined application, please refer to product datasheet. For more platform support, please contact our local sales. |
產品料號
型號 | 簡介 |
EV2M-OOM1-UHCA-E1 | MIPI CSI-2 2.3MP Fixed Focus Camera Module (MIPI CSI-2 FFC & FPC cable included) |
| EV2M-OOM1-GSCF-21 | MIPI CSI-2 2.3MP Fixed Focus Camera Module, Open Front Housing (MIPI CSI-2 FFC & FPC cable included) |
7W7000000020 | MIPI CSI-2 FFC cable,15cm,15pins pitch 1mm |
7W7000000030 | MIPI CSI-2 FPC cable,15cm,15pins pitch 1mm to 22pins 0.5mm |
