MIPI CSI-2

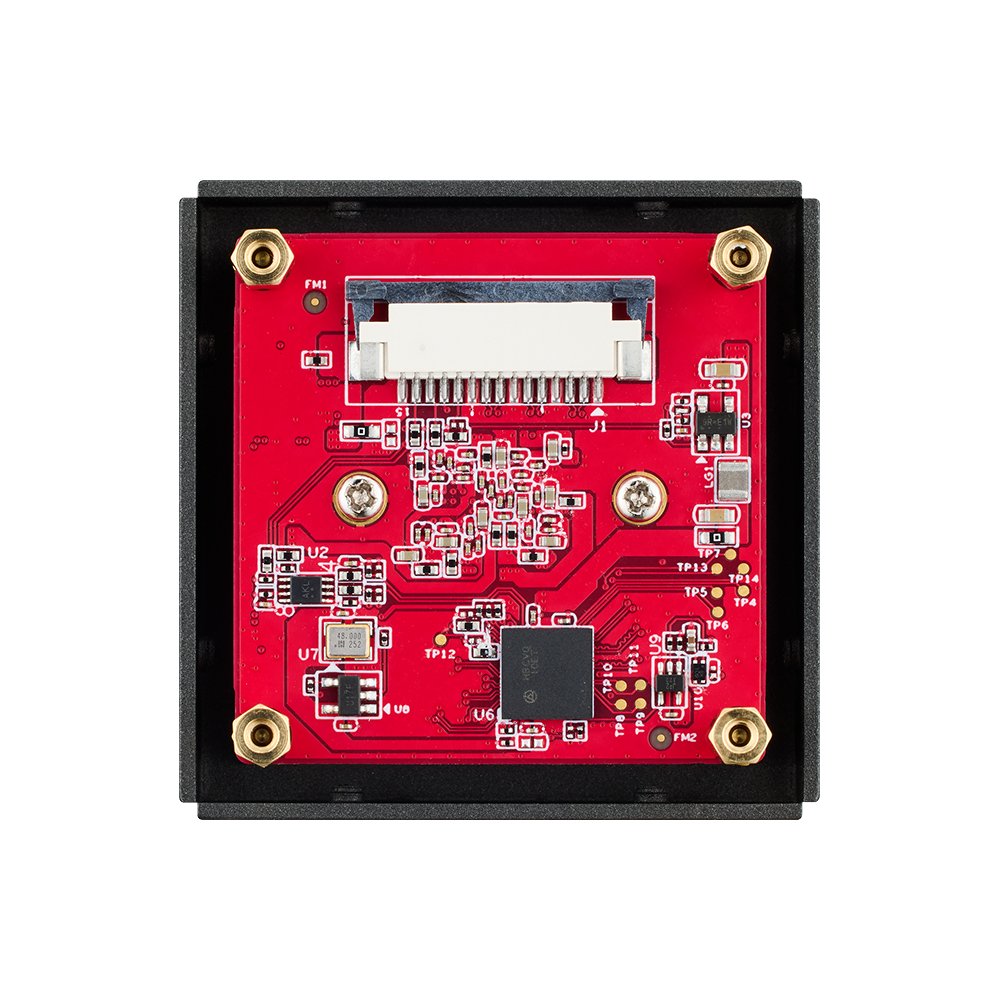

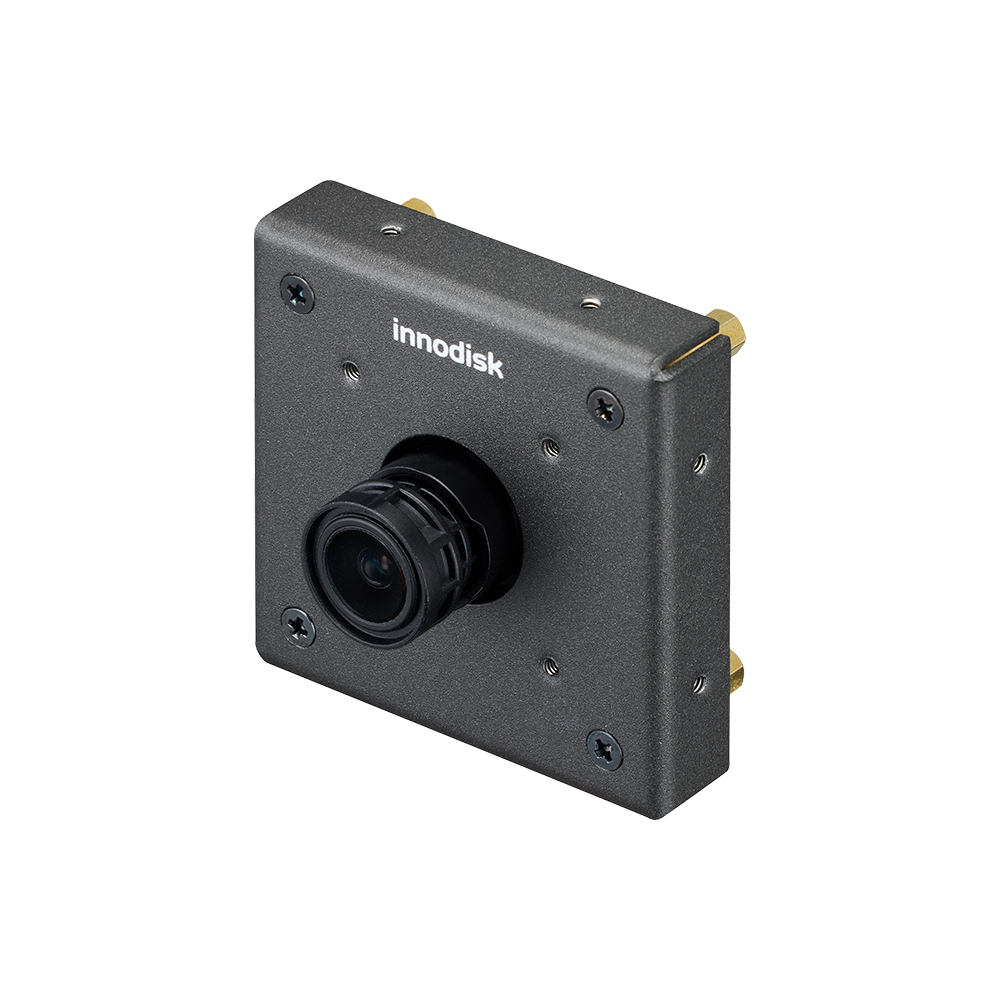

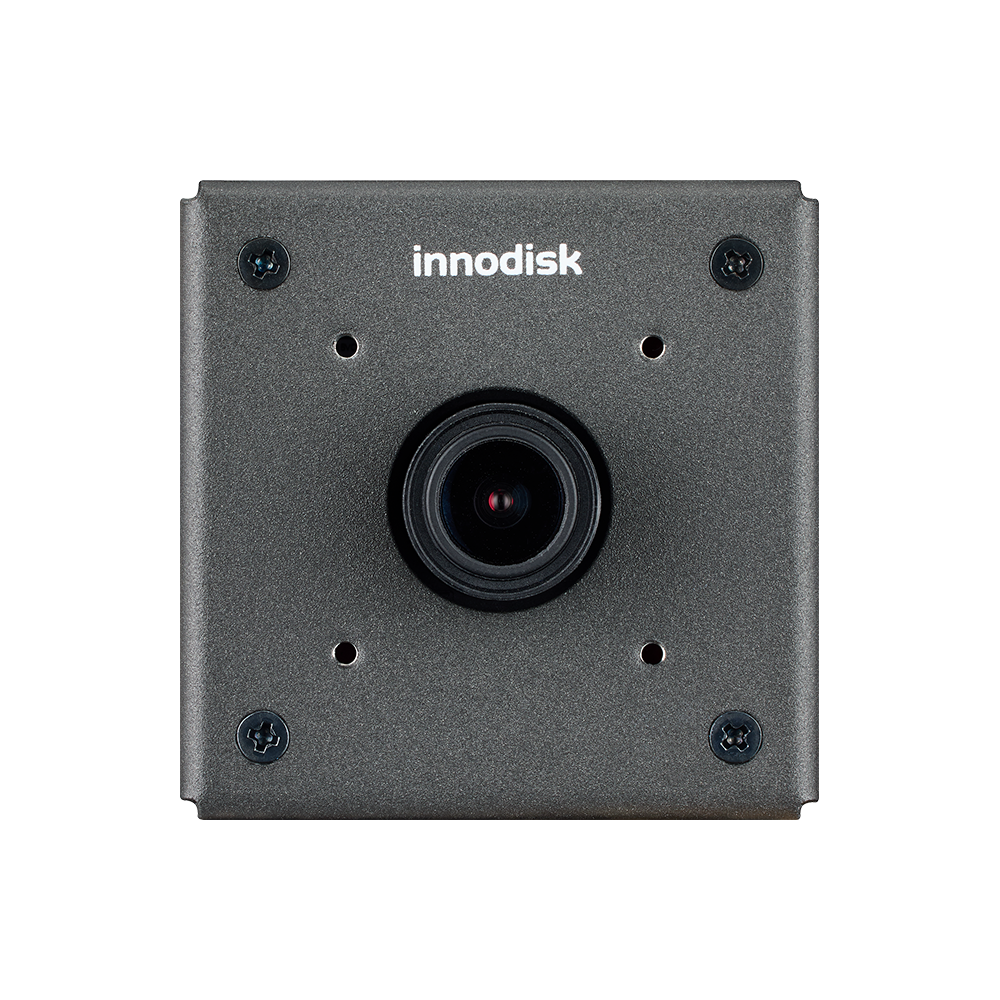

Módulo de Cámara MIPI CSI-2 de 2.3MP con Enfoque Fijo
EV2M-OOM1-UHCA
Características
- Interfaz MIPI CSI-2, resolución máxima de 2,3 MP a 60 fps
- Campo de visión del objetivo (D / H / V) : 104° / 86° / 46°
- Admite obturador global con procesador de señal de imagen (ISP) integrado
- Cumple con las normas CE / FCC Clase A
- Soporte de plataforma : NVIDIA Jetson Orin, Intel
La cámara Global Shutter MIPI de Innodisk es ideal para la vigilancia de carreteras, la automatización industrial y otras aplicaciones de imagen de alta velocidad y alta precisión. Con una calidad de imagen excepcional, un rendimiento fiable y una integración perfecta, ofrece una experiencia de imagen superior que puede elevar sus capacidades de imagen y ofrecer resultados sin precedentes.
OBTURADOR GLOBAL PARA UNA PRECISIÓN DE ALTA VELOCIDAD
La tecnología de obturador global de Innodisk captura imágenes en alta velocidad sin distorsión ni desenfoque de movimiento. Esta solución avanzada garantiza imágenes precisas, estables y nítidas, incluso en escenarios de movimiento rápido, lo que la hace ideal para aplicaciones exigentes.
ADAPTADO A SUS NECESIDADES ESPECÍFICA
PERSONALIZACIÓN DE PCBA
Ofrecemos servicios de personalizaciones de ensamblaje de PCB para garantizar que el módulo de cámara cumpla con sus requisitos específicos.
OPTIMIZACIÓN DE LA CALIDAD DE IMAGEN
Con un procesador de señal de imagen (ISP) integrado, optimizamos la calidad de imagen mientras reducimo la carga de desarrollo.
COMPATIBILIDAD CON LENTES VERSÁTILES
Una amplia gama de lentes le permite capturar imágenes extraordinarias en cualquier situación.
IMPLEMENTADO CON ÉXITO EN ENTORNOS DINÁMICOS
ROBOTS MÓVILES AUTÓNOMOS
Facilita la navegación precisa y la detección de obstáculos en entornos dinámicos, garantizando una operación segura y eficiente.
GESTIÓN INTELIGENTE DEL TRÁFICO
Captura vehículos en movimiento a alta velocidad sin distorsión, mejorando la supervisión y el cumplimiento normativo del tráfico.
AUTOMATIZACIÓN DE ALMACENES
Proporciona datos de imagen confiables para la clasificación, el escaneo y la manipulación del inventario por sistemas robóticos con gran precisión.
BRAZOS ROBÓTICOS
Garantiza un seguimiento y manipulación de objetos con alta precisión durante movimientos rápidos o tareas repetitivas.
ESPECIFICACIONES
| Model Name | EV2M-OOM1-UHCA |
|---|---|
| Module Type | MIPI CSI-2 2.3MP Fixed Focus Camera Module |
| Resolution (Max.) | 2.3MP |
| Frame Rate (Max. Resolution) | 60fps |
| Output I/F | MIPI CSI-2 |
| Sensor | onsemi AR0234 |
| Shutter | Global |
| Video Format | YUV422 |
| Power Consumption | Approximate 1W (YUV422 @Max. Resolution ) |
| Operating Temperature | -30°C ~ 70°C |
| Sensor Size | 1/2.6” |
| Pixel Size | 3.0µm |
| Chroma Type | Color |
| Lens Type | Fixed Focus (M12) |
| Dimensions (W x L x H/mm) | 38 x 38 x 26.75 46 x 46 x 26.75 (Open Front Housing) |
| Lens FOV (D / H / V) | 104° / 86° / 46° |
| Platform Support | NVIDIA Jetson Orin, Intel |
| Housing | Board Level, Open Front Housing |
| Warranty | 3 Years |
| Note | For detailed resolution and frame rate combined application, please refer to product datasheet. For more platform support, please contact our local sales. |
INFORMACIÓN DE P/N
P/N | Descripción |
EV2M-OOM1-UHCA-E1 | MIPI CSI-2 2.3MP Fixed Focus Camera Module (MIPI CSI-2 FFC & FPC cable included) |
| EV2M-OOM1-GSCF-21 | MIPI CSI-2 2.3MP Fixed Focus Camera Module, Open Front Housing (MIPI CSI-2 FFC & FPC cable included) |
7W7000000020 | MIPI CSI-2 FFC cable,15cm,15pins pitch 1mm |
7W7000000030 | MIPI CSI-2 FPC cable,15cm,15pins pitch 1mm to 22pins 0.5mm |
