Serie
Módulo M.2 2230 a dual x RS232
EGP2-X205
Proporciona
- Cumple con la especificación PCI-Express Rev. 2.0.
- Conector alternativo vertical u horizontal.
- Funciones RS-232 completas con conector DB9.
- Resistencia de terminación habilitada / deshabilitada mediante interruptor DIP.
Características
- Velocidad de datos en serie de 4800 a 3 Mbps (RS-232 921,6 Kbps). Compatible con 16C550. FIFOs de 256 bytes
- Cumple con EN61000-4-2 (ESD) Aire-15 kV, Contacto-8 kV

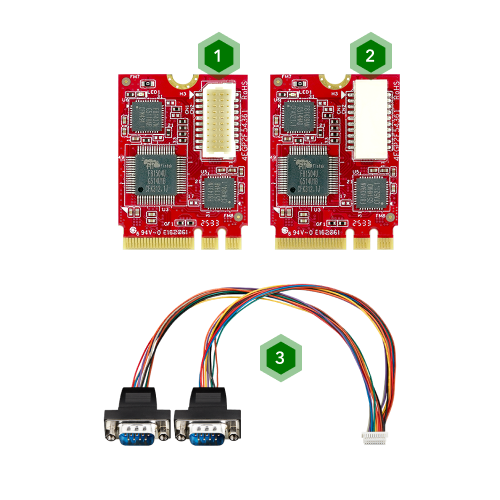

DETALLES DEL PRODUCTO DE UN VISTAZO
- 1Conector vertical
- 2Conector horizontal
- 3Cable DB9 de 25 cm
El Innodisk EGP2-X205 es un módulo M.2 2230 que proporciona dos puertos RS-232, lo que permite una conectividad fluida con una amplia gama de dispositivos heredados e industriales. Es compatible con la especificación base PCI Express 1.1 y admite velocidades de datos en serie de 4800 bps a 921,6 Kbps. Diseñado para aplicaciones industriales, soporta un rango de temperatura de -40 °C a 85 °C, incluye un contacto dorado de 30μ" y viene con una garantía de 3 años. Fabricado por Innodisk Taiwán.
IMPLEMENTADO CON ÉXITO EN ENTORNOS DINÁMICOS
INDUSTRIAL / EMBEBIDO
Diseñados para entornos exigentes, nuestros productos ofrecen alta durabilidad para satisfacer las demandas de la automatización industrial y los sistemas embebidos.
AUTOMATIZACIÓN
Optimizamos la eficiencia de los sistemas automatizados con productos que garantizan una gestión precisa de datos y un rendimiento duradero en entornos industriales.
ESPECIFICACIONES
| Model Name | EGP2-X205 |
|---|---|
| Module Type | M.2 to dual x RS-232 Module |
| Form Factor | M.2 2230 A+E Key |
| Function | Serial |
| Input I/F | PCI Express 1.1 x1 |
| Output I/F | RS-232 |
| Output Port | 2 |
| Output Connector | DB-9 |
| Max. Power Consumption | 0.81W (3.3V x 245.4mA) |
| Dimension (W x L x H/mm) | Vertical : 22 x 30 x 5.7 Horizontal : 22 x 30 x 6.85 |
| Temperature | Operation : W/T -40°C ~ 85°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | [email protected] |
| OS Support | Windows : XP (32 bit), 7 (32 / 64 bit), 8 / 8.1 (32 / 64 bit), 10, and above version, WES7, CE7.0 Linux : Kernel 2.6.x and above |
| Warranty | 3 Years |
| Notes | -- |
INFORMACIÓN DE P/N
| P/N | Descripción |
| EGP2-X205-W1 | M.2 to dual x RS232 module, Vertical Connector/ Wide Temperature |
| EGP2-X205-W2 | M.2 to dual x RS232 module, Horizontal Connector/ Wide Temperature |
