Serial

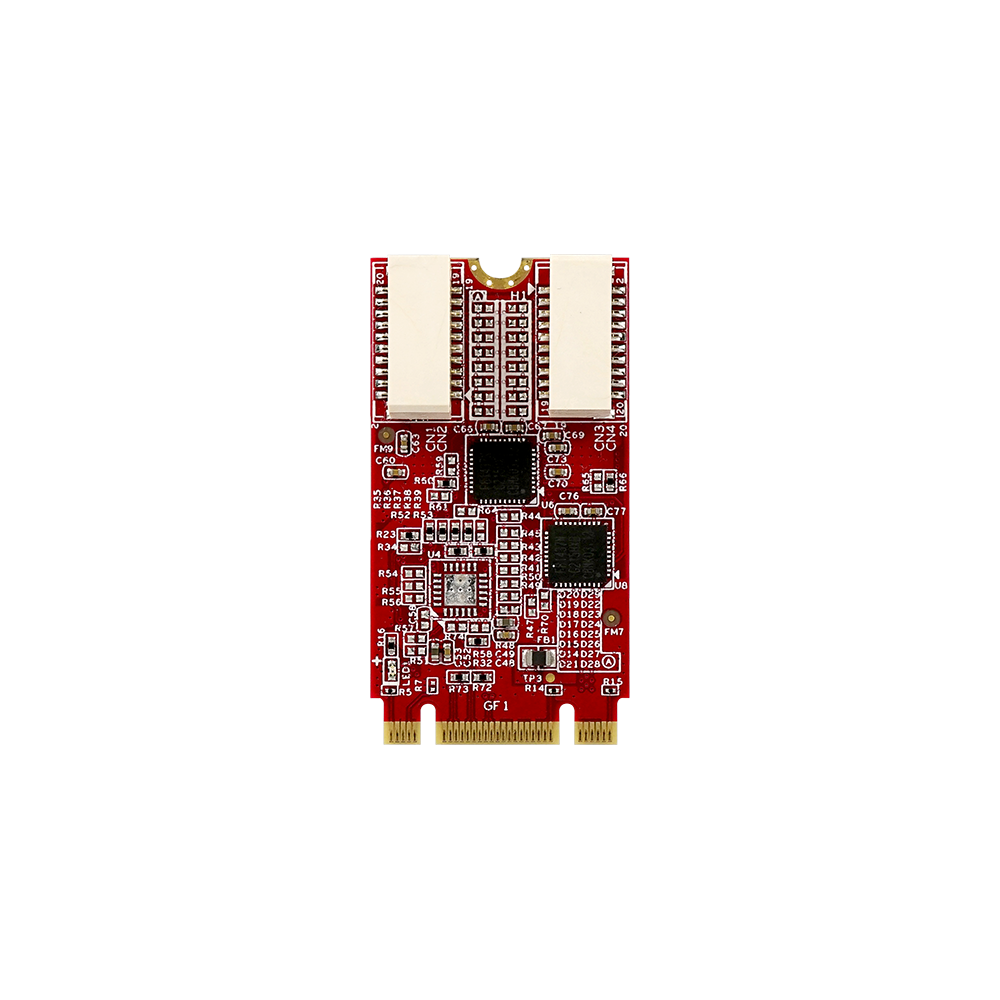

M.2 2242 轉四通道 RS-232 模組
EGP2-X403
提供
- 4800bps 至 921.6Kbps 的串列資料傳輸速率
特點
- 符合 PCI Express 1.1 規範
- 相容於 16C550 / 16C650 / 16C750 / 16C850 / 16C950，具備 128 位元組 FIFO
- 支援完整 RS-232 功能並配備 DB9 連接器，並可選配垂直或水平連接器
- 符合 EN61000-4-2 靜電放電標準：空氣放電 15kV，接觸放電 8kV
- 運作溫度：-40°C 至 85°C

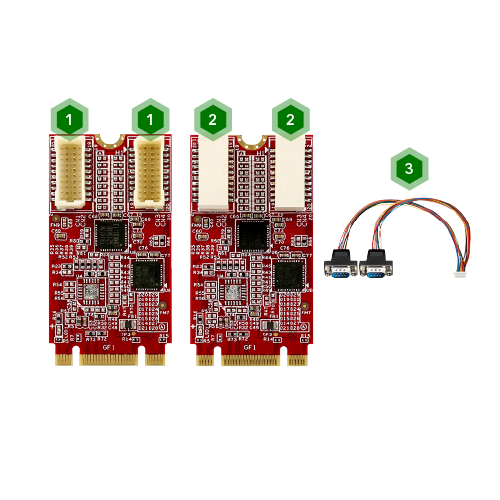

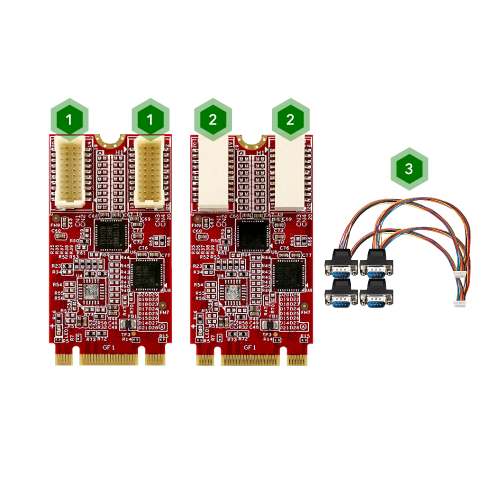

接口配置
- 1垂直連接器 (EGP2-X403-W1)
- 2水平連接器 (EGP2-X403-W2)
- 325 公分 DB9 線纜
為卓越性能而打造
因應傳統及工業設備的需求，宜鼎 M.2 2242 四埠 RS-232 模組提供 4 個 RS-232 連接埠，可無縫擴充連接各種工業設備，幫助使用者簡化工業環境中的資料傳輸與通訊流程。
穩定高效
- 資料傳輸速率：支援 4800bps 至 921.6Kbps
- 選配連接器：垂直或水平
- 寬溫設計：支援 -40°C 至 85°C
- 靜電放電測試：通過 EN61000-4-2 標準（空氣放電 15kV，接觸放電 8kV）
探索多元應用場景與成功實例
交通運輸
為各式運輸服務，實現更安全、高效的運作與管理。
工業自動化
以穩定的效能表現，提升工業自動化系統的效率。
製造
優化管理效率、協助提升產能。
零售
實現高效庫存管理、順暢的銷售點運作，驅動零售系統智慧化。
規格表
| Model Name | EGP2-X403 |
|---|---|
| Module Type | M.2 to Four RS-232 Module |
| Form Factor | M.2 2242 B+M Key |
| Function | Serial |
| Input I/F | PCI Express 1.1 x1 |
| Output I/F | RS-232 |
| Output Port | 4 |
| Output Connector | DB-9 |
| Max. Power Consumption | 1.656W (3.3V, 502mA) |
| Dimension (W x L x H/mm) | Vertical : 22 x 42 x 6.83 Horizontal : 22 x 42 x 7.93 |
| Temperature | Operation : S/T 0°C ~ 70°C；W/T -40°C ~ 85°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | [email protected] |
| OS Support | Windows : 7, 10, and above version Linux : Kernel v2.6.8 and above |
| Warranty | 3 Years |
| Notes | -- |
產品料號
| 型號 | 簡介 |
| EGP2-X403-W1 | M.2 2242 to Four RS-232 Module, Vertical Connector / Wide Temperature |
| EGP2-X403-W2 | M.2 2242 to Four RS-232 Module, Horizontal Connector / Wide Temperature |
