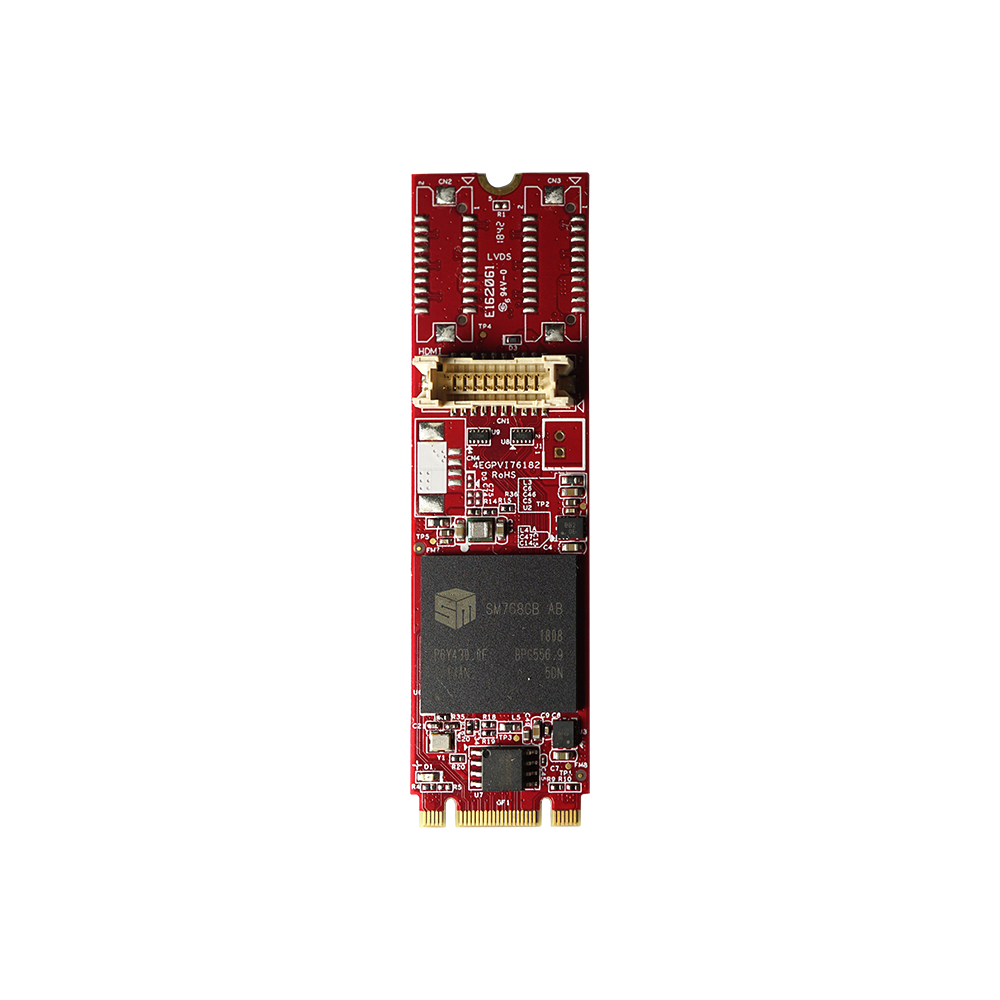

M.2 轉單通道 HDMI 或 DVI-D 模組 | M.2 轉 24 / 48bit LVDS 模組
EGPV-1101
特點
- 支援 HDMI 1.4 或 DVI-D，24 / 48bit LVDS 通道顯示輸出
- 單一 HDMI 顯示解析度最高可達 4K UHD（3840 x 2160 @30p）
- 單一 DVI-D 顯示解析度最高可達 FHD（1920 x 1080 @60p）
- LVDS 顯示解析度最高可達 FHD（1920 x 1080 @60p）
- 內建 256MB DDR3 記憶體
- 支援 -40°C 至 85°C 運作溫度
- 採用 30μ” 金手指，提供 3 年保固

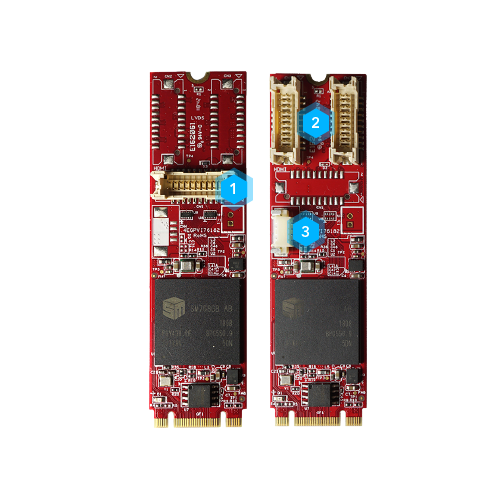

接口配置
- 1HDMI 或 DVI-D
- 224 / 48bit LVDS
- 3LVDS 面板電源輸入
為卓越效能而打造
EGPV-1101 為一款顯示模組，支援 HDMI 1.4、DVI-D 和 LVDS 輸出，解析度最高可達 4K UHD（HDMI）與 FHD（DVI-D、LVDS）。內建 256MB DDR3 記憶體，支援 -40°C 至 85°C 運作溫度；搭載 30μ" 金手指，並提供 3 年保固，為工業級應用提供可靠效能。
探索多元應用場景與成功實例
邊緣伺服器
專為邊緣運算設計，我們的解決方案能在嚴苛環境下確保穩定效能，支援邊緣設備的即時資料處理。
資料中心
作為現代運算的核心動力，我們的解決方案為資料密集型的運算提供高效能與可靠性。
交通運輸
我們的解決方案為電動車、巴士、地鐵，等其他運輸服務，實現更安全、高效的運作與管理。
工業 / 嵌入式系統
專為極端環境所設計，我們的產品具備高耐用度，滿足工業自動化和嵌入式系統的需求。
工業自動化
提升工業自動化系統的效率，我們產品提供精準的資料管理與長穩的效能表現。
零售
我們的解決方案實現高效率庫存管理，銷售點操作順暢，並提出精闢的客戶分析，推動零售系統邁向智慧化。
規格表
| Model Name | EGPV-1101 |
|---|---|
| Module Type | M.2 to Single HDMI or DVI-D Module M.2 to 24 / 48bit LVDS Module |
| Form Factor | M.2 2280 B+M Key |
| Function | Display |
| Input I/F | PCI Express 2.0 x2 |
| Output I/F | HDMI, DVI-D, LVDS |
| Output Port | 2 |
| Output Connector | 1 x P1.25mm 20-pin (HDMI or DVI-D), 2 x 20-pin (LVDS) |
| Max. Power Consumption | 2.78W (3.3V, 843mA) |
| Dimension (W x L x H/mm) | 22 x 80 x 7.1 |
| Temperature | Operation : S/T 0° ~ 70°C ; W/T -40°C ~ 85°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Vibration | 20G@[7~2000Hz] |
| Shock | [email protected] |
| OS Support | Windows 10 (32 / 64bit), and above version Linux : Kernel v3.13, and above |
| Warranty | 3 Years |
| Notes | VBIOS : Default support Legacy BIOS and UEFI |
產品料號
| 型號 | 簡介 |
| EGPV-1101-C1 | M.2 to Single HDMI or DVI-D Module / Standard Temperature |
| EGPV-1101-W1 | M.2 to Single HDMI or DVI-D Module / Wide Temperature |
| EGPV-1101-C2 | M.2 to 24 / 48bit LVDS Module / Standard Temperature |
| EGPV-1101-W2 | M.2 to 24 / 48bit LVDS Module / Wide Temperature |
| EGPV-1101-C3 | M.2 to Single HDMI or DVI-D Module with HDMI Cable / Standard Temperature |
| EGPV-1101-W3 | M.2 to Single HDMI or DVI-D Module with HDMI Cable / Wide Temperature |
| 7W9000000120 | 30cm HDMI Cable |
