アダプターボード
SAMTEC 120-pin x1 to GMSL2 FAKRA Z x4 アダプターボード
EB120-1S4F
特徴
- カメラインターフェース：GMSL2™ FAKRA Z x4
- ホストインターフェース：SAMTEC 120ピン x1
- デシリアライザーチップセット（オンボード）：MAXIM MAX9296
卓越したパフォーマンスを目指した設計
SAMTEC 120ピンx1 からGMSL2 FAKRA Z x4へのアダプターボードは、カメラ統合・評価・プラットフォーム検証に最適な高性能インターフェースソリューションです。最大4台のGMSL2カメラをSAMTEC 120ピンコネクタ経由で単一ホストボードに接続し、マルチカメラ用途向けに安定かつ高速なデータ転送を実現します。
本アダプターボードは、AIビジョン、組込みシステム、ロボティクス、マシンビジョン分野の開発者・エンジニア・システムインテグレーター向けに設計されており、3年保証による信頼性の高い動作を提供します。カメラ接続を簡素化し、開発負荷を軽減・市場投入までの期間短縮に貢献します。
顧客独自のニーズに合わせてカスタマイズ
PCBAのカスタマイズ
アダプターボードのカスタマイズサービスにより、システム要件に合わせたシームレスなカメラ統合を実現し、最適な接続性とパフォーマンスを提供します。
変化の激しい環境へ導入し、成功
重機
過酷な産業環境でも堅牢かつ高信頼の映像を提供し、安全性向上と効率化に貢献します。
自律移動ロボット (AMR)
動的な環境下でも精密なナビゲーションと物体検出が可能で、信頼性の高い動作を実現します。
自動搬送車 (AGV)
高品質な画像取得による経路追従・障害物回避を強化し、産業・物流分野に最適です。
監視と安全
HDR機能を持つ高解像度の画像処理を提供し、劣悪な照明条件でも明瞭で細部を映し出す監視を実現します。
仕様
| Model Name | EB120-1S4F |
|---|---|
| Module Type | SAMTEC 120-pin x1 to GMSL2 FAKRA Z x4 AdapterBoard |
| Camera I/F | GMSL2 |
| Camera I/F Port | 4 |
| Host I/F | SAMTEC 120-pin |
| Host I/F Port | 1 |
| Chipset | MAXIM MAX9296 |
| Power Source | 12V DC Jack |
| Power Consumption | 9.38W |
| Operating Temperature | -20°C ~ 70°C |
| Dimensions (W x L x H/mm) | 91.6 x 55.0 x H (Depends on model) |
| Warranty | 3 Years |
注文情報
P/N | 説明 |

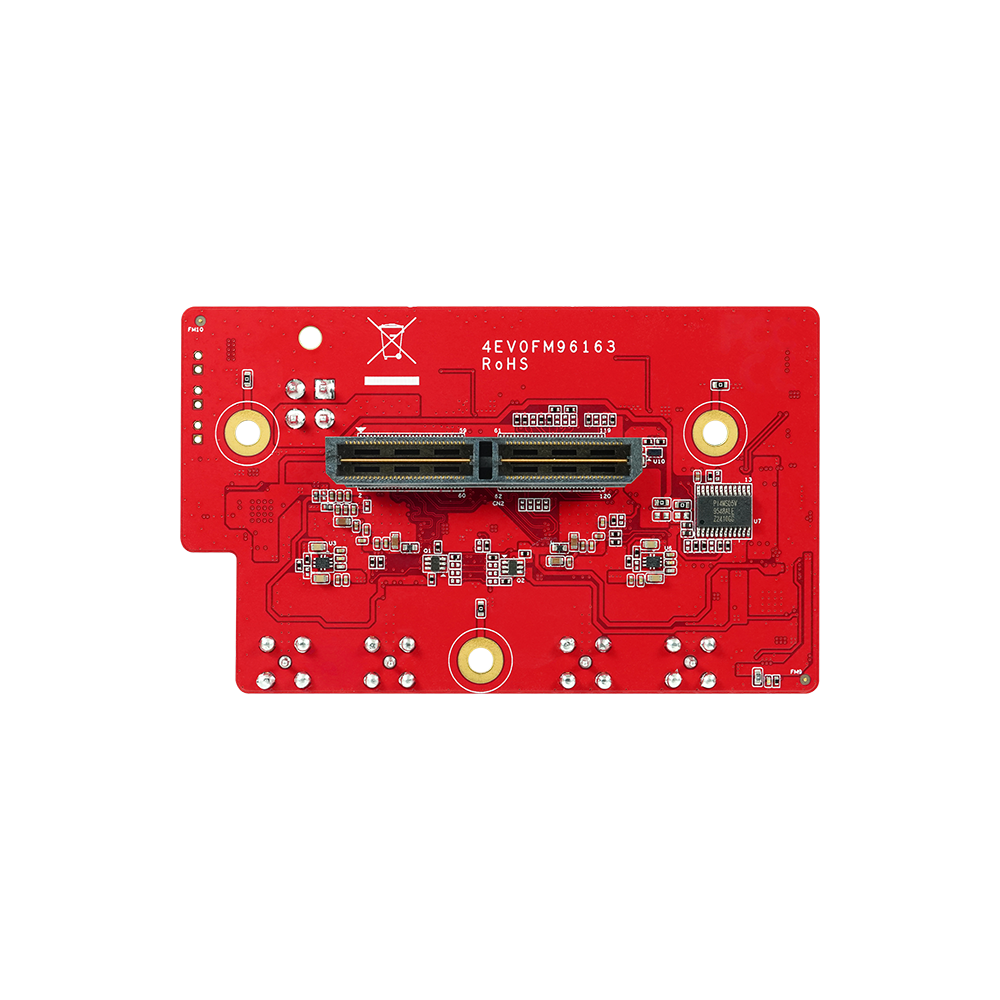

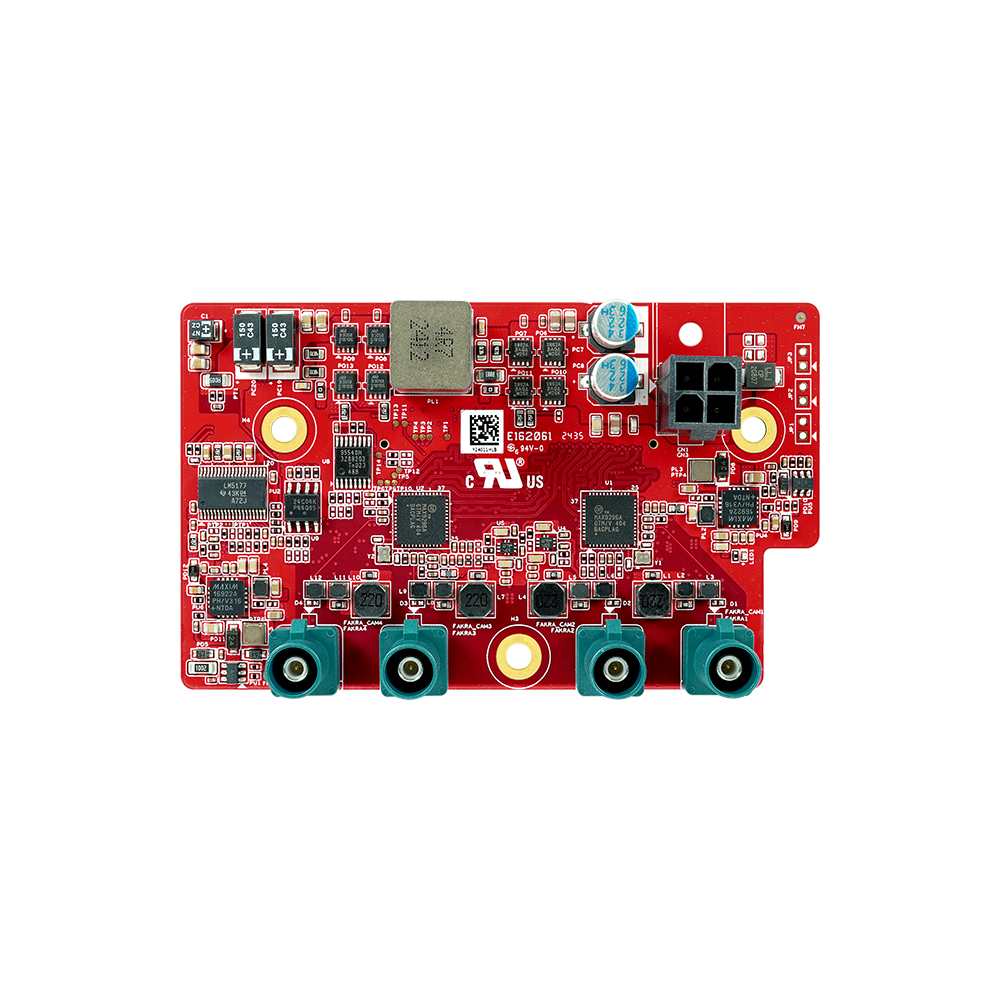

EB120-1S4F-11 | SAMTEC 120-pin x1 to GMSL2 FAKRA Z x4 Adapter Board 4 x Horizontal FAKRA connectors with low-profile SAMTEC connector Dimension : 91.6 x 55mm (12V DC power cable included) |

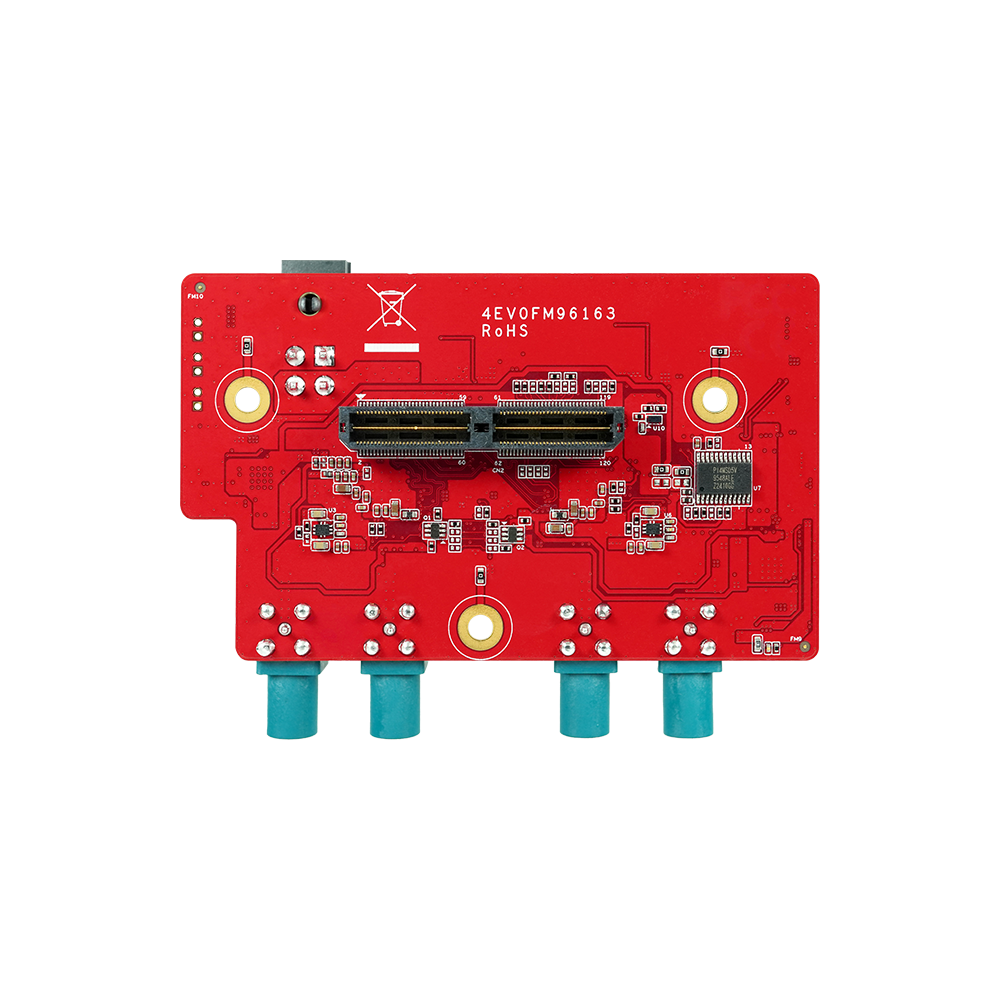

| EB120-1S4F-12 | SAMTEC 120-pin x1 to GMSL2 FAKRA Z x4 Adapter Board 4 x Vertical FAKRA connectors with low-profile SAMTEC connector Dimension : 91.6 x 55mm (12V DC power cable included) |

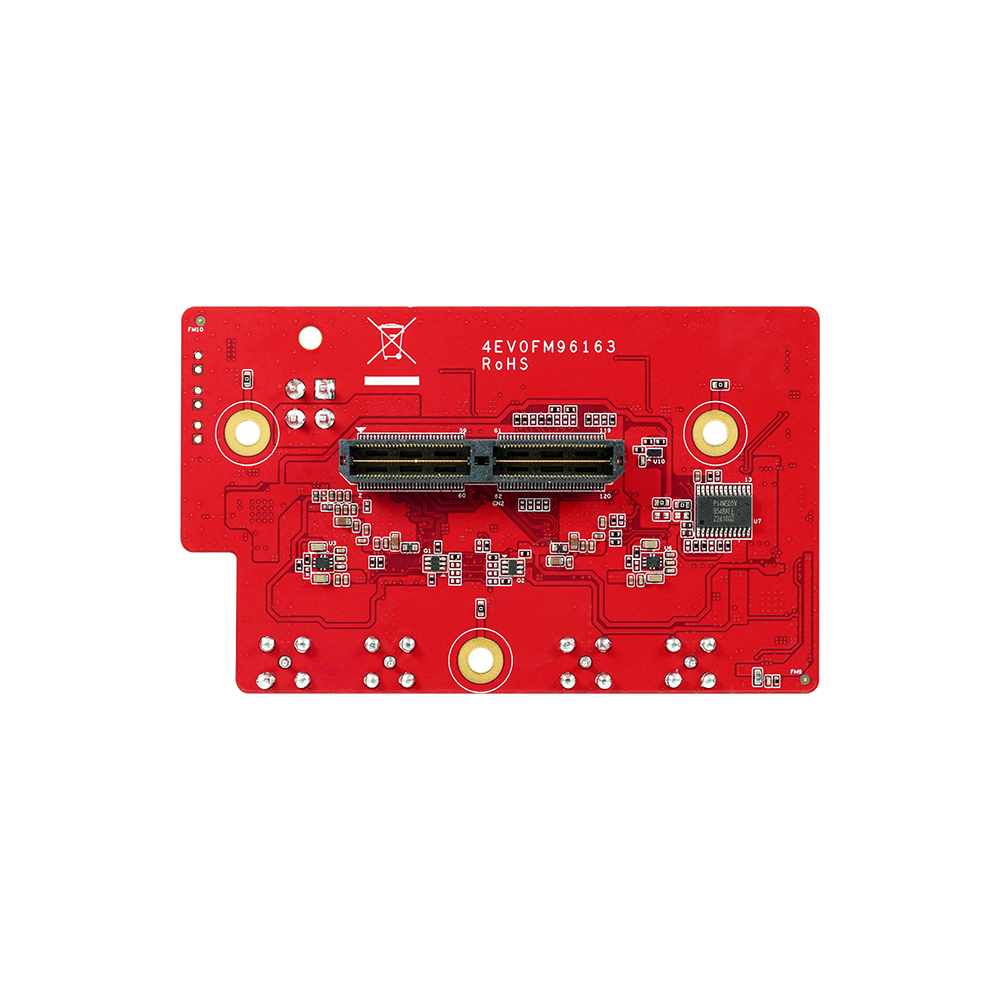

| EB120-1S4F-13 | SAMTEC 120-pin x1 to GMSL2 FAKRA Z x4 Adapter Board 4 x Vertical FAKRA connectors with high-profile SAMTEC connector Dimension : 91.6 x 55mm (12V DC power cable included) |
| 7W3000001420 | 12V DC Power Cable |
| 9Z9000000100 | Adapter, 100 ~ 240V AC, 12V DC, 60W, DC Jack |
